Поиск неисправностей по кодам (DTC): P1077

Применимость для следующих годов выпуска и кузовов: 2009, CU1

Код DTC P1077:

Клапан IMT (регулятора впускного коллектора) заклинил в положении High RPM (высокой частоты)

ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.

Включите зажигание, повернув ключ в положение ON (II).

Сотрите код неисправности DTC с помощью HDS.

Проведите проверку IMT TEST в INSPECTION MENU с помощью диагностического прибора HDS.

Проверка показала положительный результат?

ДА	-	Пропадающая неисправность, на момент проверки система исправна. Проверьте контакт или крепления клемм в исполнительном механизме IMT и блоке управления ECM/PCM.■
НЕТ	-	Перейдите к Этап 4 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините 5Р разъем исполнительного механизма IMT.

Включите зажигание, повернув ключ в положение ON (II).

Измерьте напряжение между клеммой № 1 5Р разъема исполнительного механизма IMT и "массой" кузова.

Напряжение примерно равно 5 В?

ДА	-	Перейдите к Этап 12 .
НЕТ	-	Перейдите к Этап 8 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините 44Р разъем В блока управления ЕСМ/РСМ.

Проверьте неразрывность цепи между клеммой № 1 5Р разъема исполнительного механизма IMT и клеммой B18 разъема блока ECM/PCM.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 36 .
НЕТ	-	Устраните разрыв провода между компьютером ECM/PCM (клеммой B18) и исполнительным механизмом IMT, затем перейдите к Этап 30 .

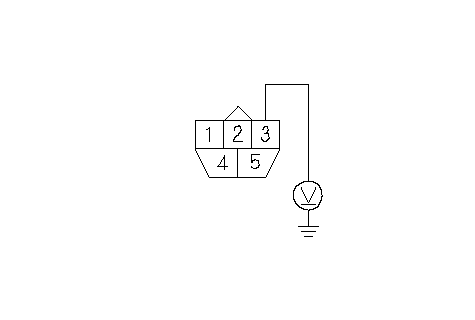

Измерьте напряжение между клеммой № 3 5Р разъема исполнительного механизма IMT и "массой" кузова.

Напряжение примерно равно 5 В?

ДА	-	Перейдите к Этап 17 .
НЕТ	-	Перейдите к Этап 13 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините 44Р разъем В блока управления ЕСМ/РСМ.

Проверьте неразрывность цепи между клеммой № 3 5Р разъема исполнительного механизма IMT и клеммой B39 разъема блока ECM/PCM.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 36 .
НЕТ	-	Устраните разрыв провода между компьютером ECM/PCM (клеммой B39) и исполнительным механизмом IMT, затем перейдите к Этап 30 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините 44Р разъем В блока управления ЕСМ/РСМ.

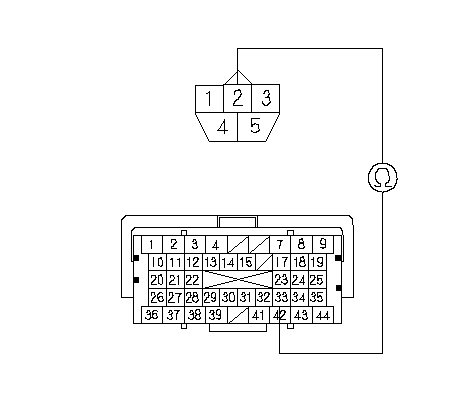

Проверьте неразрывность цепи между клеммой № 2 5Р разъема исполнительного механизма IMT и клеммой B33 разъема блока ECM/PCM.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 21 .
НЕТ	-	Устраните разрыв провода между компьютером ECM/PCM (клеммой B33) и исполнительным механизмом IMT, затем перейдите к Этап 30 .

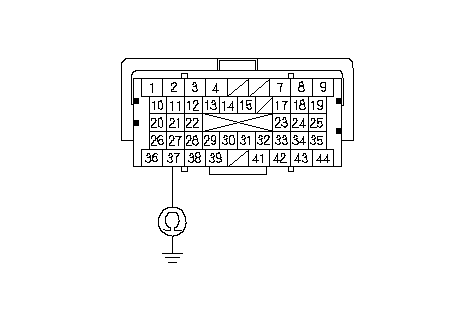

Проверьте неразрывность провода между клеммой В37 разъема компьютера ЕСМ/РСМ и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Устраните замыкание провода между компьютером ECM/PCM (клеммой B37) и исполнительным механизмом IMT, затем перейдите к Этап 30 .
НЕТ	-	Перейдите к Этап 22 .

Проверьте неразрывность провода между клеммой В38 разъема компьютера ЕСМ/РСМ и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Устраните замыкание провода между компьютером ECM/PCM (клеммой B38) и исполнительным механизмом IMT, затем перейдите к Этап 30 .
НЕТ	-	Перейдите к Этап 23 .

Проверьте неразрывность цепи между клеммой № 4 5Р разъема исполнительного механизма IMT и клеммой B37 разъема блока ECM/PCM.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 24 .
НЕТ	-	Устраните разрыв провода между компьютером ECM/PCM (клеммой B37) и исполнительным механизмом IMT, затем перейдите к Этап 30 .

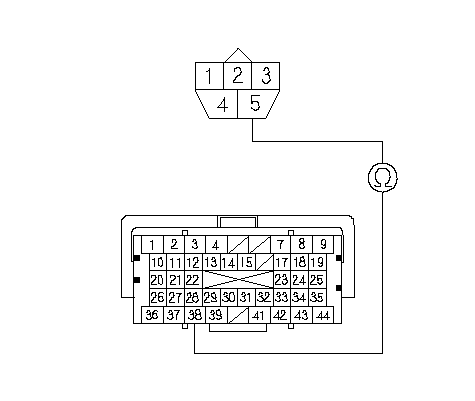

Проверьте неразрывность цепи между клеммой № 5 5Р разъема исполнительного механизма IMT и клеммой B38 разъема блока ECM/PCM.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 25 .
НЕТ	-	Устраните разрыв провода между компьютером ECM/PCM (клеммой B38) и исполнительным механизмом IMT, затем перейдите к Этап 30 .

Снимите исполнительный элемент IMT.

Подвиньте рукой клапан IMT.

Он двигается плавно?

ДА	-	Перейдите к Этап 27 .
НЕТ	-	Замените клапан IMT, затем перейдите к Этап 30 .

Установите заведомо исправный исполнительный механизм IMT.

Включите зажигание, повернув ключ в положение ON (II).

Проведите проверку IMT TEST в INSPECTION MENU с помощью диагностического прибора HDS.

Проверка показала положительный результат?

ДА	-	Замените изначально установленный исполнительный механизм IMT, затем перейдите к Этап 30 .
НЕТ	-	Перейдите к Этап 36 .

Снова соедините все разъемы.

Включите зажигание, повернув ключ в положение ON (II).

Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.

Проведите процедуры программирования блока ECM/PCM в режиме холостого хода.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P1077?

ДА	-	Проверьте качество контакта и надежность крепления клемм на исполнительном элементе IMT и блоке ECM/PCM, затем перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 35 .

Следите за состоянием OBD STATUS для кода неисправности DTC P1077 в меню кодов неисправности DTCs MENU при помощи диагностического прибора HDS.

Высвечивается ли на экране PASSED (проверка пройдена)?

ДА	-	Процедура поиска неисправностей завершена. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 34 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Если выводится сообщение FAILED (Проверка завершилась неудачно), проверьте качество контакта или крепления клемм в исполнительном механизме IMT и компьютере ECM/PCM, затем перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 34 .

Снова соедините все разъемы.

Обновите программное обеспечение блока ЕСМ/РСМ, если он не имеет последней версии программного обеспечения, или замените его на заведомо исправный блок ЕСМ/РСМ. .

Запустите двигатель и дайте ему работать на холостом ходу.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P1077?

ДА	-	Проверьте качество контакта и надежность крепления клемм на исполнительном механизме IMT и блоке ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 38 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 40 .

Следите за состоянием OBD STATUS для кода неисправности DTC P1077 в меню кодов неисправности DTCs MENU при помощи диагностического прибора HDS.

Высвечивается ли на экране PASSED (проверка пройдена)?

ДА	-	Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 39 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Если на экран выводится FAILED (проверка завершилась неудачно), проверьте качество контакта и надежность крепления клемм на исполнительном элементе IMT и блоке ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 38 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED, оставьте двигатель работать на холостом ходу до появления результата.
