Поиск неисправностей по кодам (DTC): P0720

Применимость для следующих годов выпуска и кузовов: 2009, CU1

Код DTC P0720:

Неисправность в цепи датчика частоты вращения коленчатого вала (модель с МКП)

ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.

Запустите двигатель. Удерживайте частоту вращения коленчатого вала 3,000 об/мин (мин ^-1 ) без нагрузки (в нейтральном положении механической КП) до включения вентилятора радиатора и дайте ему работать на холостом ходу.

Совершите непродолжительную пробную поездку.

Проверьте C SHAFT SPD в списке данных DATA LIST при помощи диагностической системы HDS.

Показывается ли скорость автомобиля?

ДА	-	Пропадающая неисправность, на момент проверки система исправна. Проверьте качество контакта и крепления клемм датчика частоты вращения коленчатого вала и блока ЕСМ.■
НЕТ	-	Перейдите к Этап 4 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините 3Р разъем датчика частоты вращения вторичного вала.

Включите зажигание, повернув ключ в положение ON (II).

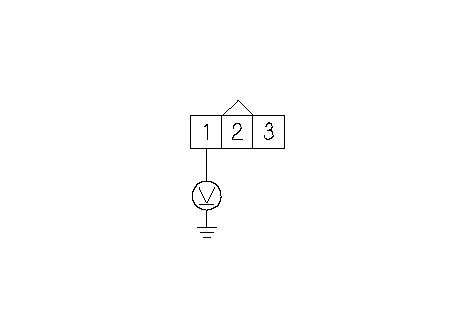

Измерьте напряжение между клеммой № 1 3Р разъема датчика частоты вращения вторичного вала (промежуточного вала) и "массой" кузова.

Напряжение примерно равно 5 В?

ДА	-	Перейдите к Этап 8 .
НЕТ	-	Устраните разрыв провода между компьютером ECM (C13) и датчиком частоты вращения коленчатого вала, затем перейдите к Этап 18 .

Измерьте напряжение между клеммой № 2 3Р разъема датчика частоты вращения вторичного вала (промежуточного вала) и "массой" кузова.

Напряжение примерно равно 5 В?

ДА	-	Перейдите к Этап 9 .
НЕТ	-	Перейдите к Этап 10 .

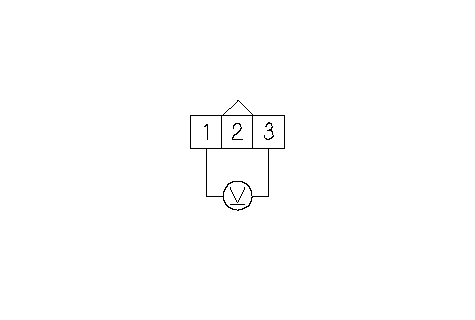

Измерьте напряжение между клеммами № 1 и № 3 3Р разъема датчика частоты вращения вторичного вала (промежуточного вала).

Напряжение примерно равно 5 В?

ДА	-	Перейдите к Этап 16 .
НЕТ	-	Устраните разрыв провода между компьютером ECM (C14) и датчиком частоты вращения коленчатого вала, затем перейдите к Этап 18 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините 44Р разъем С блока ECM.

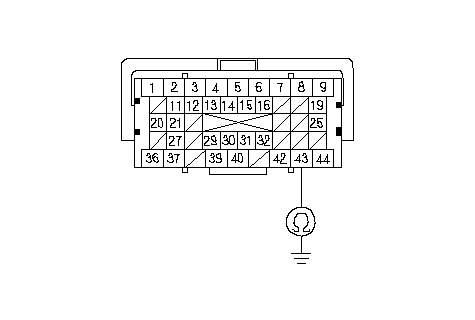

Проверьте неразрывность провода между клеммой С43 разъема блока ЕСМ и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Устраните замыкание провода между компьютером ECM (C43) и датчиком частоты вращения коленчатого вала, затем перейдите к Этап 18 .
НЕТ	-	Перейдите к Этап 14 .

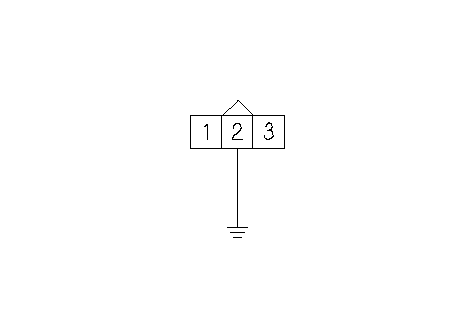

Соедините клемму № 2 разъема 3P датчика частоты вращения коленчатого вала.

Проверьте неразрывность провода между клеммой С43 разъема блока ЕСМ и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 25 .
НЕТ	-	Устраните разрыв провода между компьютером ECM (C43) и датчиком частоты вращения коленчатого вала, затем перейдите к Этап 18 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Замените датчик частоты вращения коленчатого вала.

Снова соедините все разъемы.

Включите зажигание, повернув ключ в положение ON (II).

Обнулите блок ECM при помощи диагностической системы HDS.

Выполните процедуру диагностики блока ЕСМ по режиму холостого хода.

Выполните пробную поездку при следующих условиях:
- Температура охлаждающей жидкости двигателя (датчик 1 ECT) выше 80 °C
- Трансмиссия установлена на 5-ой передаче
- Обороты двигателя (ENGINE SPEED) 2.000-3.000 об/мин (мин ^-1 )
- Двигайтесь в течение нескольких минут, затем замедлите движение (с полностью закрытой дроссельной заслонкой) в течение 5 секунд

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P0720?

ДА	-	Проверьте качество контакта и надежность крепления клемм датчика частоты вращения коленчатого вала и блока ЕCM, затем перейдите к Этап 1
НЕТ	-	Перейдите к Этап 24 .

Следите за состоянием OBD STATUS для кода неисправности DTC P0720 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

Высвечивается ли на экране PASSED (проверка пройдена)?

ДА	-	Процедура поиска неисправностей завершена. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 23 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Если выводится сообщение FAILED, проверьте качество контакта или крепления клемм в датчике вращения коленчатого вала и компьютере ЕСМ, затем перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 22 .

Снова соедините все разъемы.

Обновите данные блока ЕСМ, если он не имеет последней версии программного обеспечения или временно замените его на заведомо исправный блок ЕСМ.

Выполните пробную поездку при следующих условиях:
- Температура охлаждающей жидкости двигателя (датчик 1 ECT) выше 80 °C
- Трансмиссия установлена на 5-ой передаче
- Обороты двигателя (ENGINE SPEED) 2.000-3.000 об/мин (мин ^-1 )
- Двигайтесь в течение нескольких минут, затем замедлите движение (с полностью закрытой дроссельной заслонкой) в течение 5 секунд

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P0720?

ДА	-	Проверьте качество контакта и надежность крепления клемм датчика частоты вращения коленчатого вала и блока ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 27 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 29 .

Следите за состоянием OBD STATUS для кода неисправности DTC P0720 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

Высвечивается ли на экране PASSED (проверка пройдена)?

ДА	-	Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 28 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Если на экран выводится сообщение FAILED, проверьте качество контакта и надежность крепления клемм в датчике вращения коленчатого вала и блоке ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 27 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 27 .
