Коды поиска неисправностей (DTC): P0532

Применимость для следующих годов выпуска и кузовов: 2009, CU1

DTC P0532:

Низкое напряжение в цепи датчика давления кондиционера

ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.

Запустите двигатель и дайте ему работать на холостом ходу.

Включите выключатель отопителя (ON).

Включите выключатель кондиционера (ON).

Проверьте A/C PRESSURE SENSOR (датчик давления кондиционера) в меню DATA LIST (списке данных) с помощью HDS.

Имеется ли напряжение 0,3 В или ниже?

ДА	-	Перейдите к Этап 5 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Проверьте качество контакта или ослабление крепления клемм датчика давления кондиционера воздуха и блока ECM/PCM.■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините 3Р разъем датчика давления кондиционера.

Включите зажигание, повернув ключ в положение ON (II).

Проверьте A/C PRESSURE SENSOR (датчик давления кондиционера) в меню DATA LIST (списке данных) с помощью HDS.

Имеется ли напряжение 0,3 В или ниже?

ДА	-	Перейдите к Этап 10 .
НЕТ	-	Перейдите к Этап 9 .

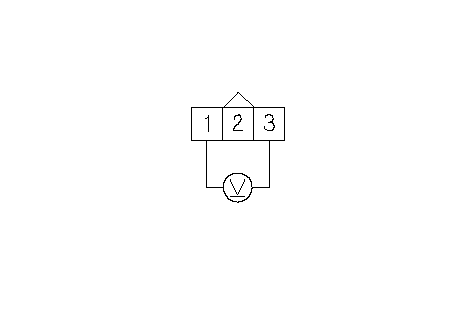

Измерьте напряжение между клеммами № 1 и № 3 3Р разъема датчика давления кондиционера.

Напряжение примерно равно 5 В?

ДА	-	Перейдите к Этап 18 .
НЕТ	-	Перейдите к Этап 14 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините 44P разъем А модуля ЕСМ/РСМ.

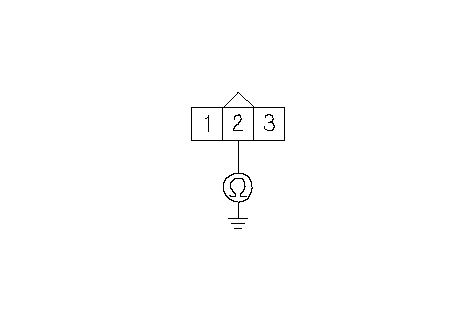

Проверьте неразрывность соединения между клеммой № 2 3Р разъема датчика давления кондиционера и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Устраните замыкание провода между компьютером ECM/PCM (A16) и датчиком давления кондиционера, затем перейдите к Этап 20 .
НЕТ	-	Перейдите к Этап 28 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините 44P разъем А модуля ЕСМ/РСМ.

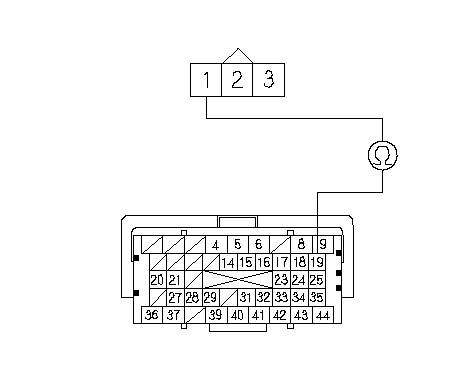

Проверьте неразрывность соединения между клеммой № 1 3Р разъема датчика давления кондиционера и клеммой А19 разъема блока ECM/PCM.

Непрерывно ли соединение?

ДА	-	Устраните разрыв провода между компьютером ECM/PCM (A19) и датчиком давления кондиционера, затем перейдите к Этап 20 .
НЕТ	-	Перейдите к Этап 28 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Замените датчик давления кондиционера.

Снова соедините все разъемы.

Включите зажигание, повернув ключ в положение ON (II).

Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.

Проведите процедуры программирования блока ECM/PCM в режиме холостого хода.

Запустите двигатель и дайте ему работать на холостом ходу.

Включите выключатель отопителя (ON).

Включите выключатель кондиционера (ON).

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Код DTC P0532 появился на экране?

ДА	-	Проверьте качество контакта и надежность крепления клемм в датчике давления кондиционера и блоке ECM/PCM, затем перейдите к Этап 1 .
НЕТ	-	Процедура поиска неисправностей завершена. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■

Снова соедините все разъемы.

Обновите программное обеспечение блока ЕСМ/РСМ, если он не имеет последней версии программного обеспечения, или замените его на заведомо исправный блок ЕСМ/РСМ. .

Запустите двигатель и дайте ему работать на холостом ходу.

Включите выключатель отопителя (ON).

Включите выключатель кондиционера (ON).

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Код DTC P0532 появился на экране?

ДА	-	Проверьте качество контакта или ослабление крепления клемм датчика давления кондиционера воздуха и блока ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 30 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 .
НЕТ	-	Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
