    • Поиск неисправностей по кодам (DTC): P0443

    Применимость для следующих годов выпуска и кузовов: 2009, CU1
    DTC P0443:
     Неисправность клапана продувки бачка абсорбера EVAP
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите код неисправности DTC с помощью HDS.
    1. Запустите двигатель. Удерживайте частоту вращения коленчатого вала 3000 об/мин (мин -1 ) без нагрузки (АКП в положении Р или N, в нейтральном положении механической КП) до включения вентилятора радиатора и дайте ему поработать на холостом ходу.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0443?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте качество контактов и крепления клемм в клапане продувки бачка абсорбера ЕVАР и блоке ECM/PCM.■
    1. Поверните ключ зажигания в положение LOCK (0) и дайте двигателю остыть до температуры ниже 60 °C.

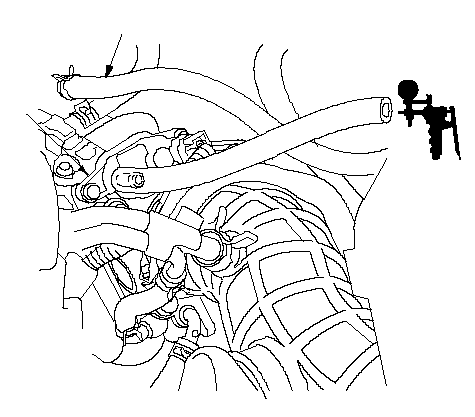

    1. Отсоедините вакуумный шланг (А) от бачка абсорбера EVAP (В) в моторном отсеке и подсоедините к шлангу вакуумный насос/вакуумный манометр.
    1. Запустите двигатель и дайте ему работать на холостом ходу.
    Имеется ли вакуум?
    ДА -
    Перейдите к Этап 8 .
    НЕТ -
    Перейдите к Этап 14 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 2Р разъем клапана продувки бачка абсорбера EVAP.

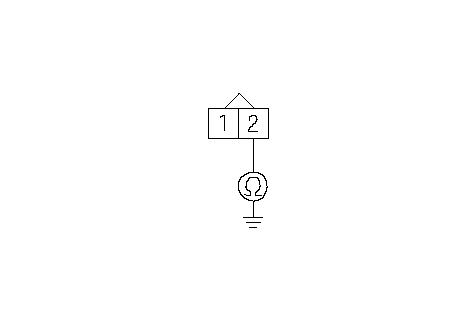

    1. Проверьте непрерывность соединения между клеммой № 2 2Р разъема бачка абсорбера EVAP и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 11 .
    НЕТ -
    Перейдите к Этап 23 .
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините 44Р разъем В блока управления ЕСМ/РСМ.
    1. Проверьте непрерывность соединения между клеммой № 2 2Р разъема бачка абсорбера EVAP и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание провода между клапаном продувки бачка абсорбера EVAP и компьютером ECM/PCM (B3), затем перейдите к Этап 24 .
    НЕТ -
    Перейдите к Этап 30 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 2Р разъем клапана продувки бачка абсорбера EVAP.
    1. Включите зажигание, повернув ключ в положение ON (II).

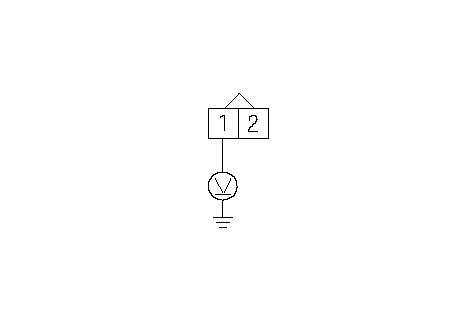

    1. Измерьте напряжение между клеммой № 1 2P разъема клапана продувки бачка абсорбера EVAP и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 18 .
    НЕТ -
    Устраните разрыв провода между клапаном продувки бачка абсорбера EVAP и электрическим предохранителем № 7 "ACG" (15 A) в блоке электрических предохранителей/реле под панелью управления, затем перейдите к Этап 24 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините 44Р разъем В блока управления ЕСМ/РСМ.

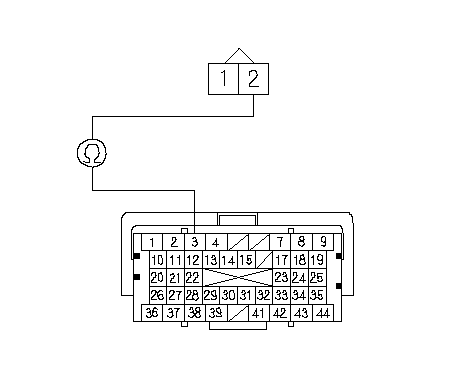

    1. Проверьте непрерывность соединения между клеммой В3 разъема блока ECM/PCM и клеммой № 2 2Р разъема клапана продувки бачка абсорбера EVAP.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 22 .
    НЕТ -
    Устраните разрыв провода между клапаном продувки бачка абсорбера EVAP и компьютером ECM/PCM (клеммой B3), затем перейдите к Этап 24 .

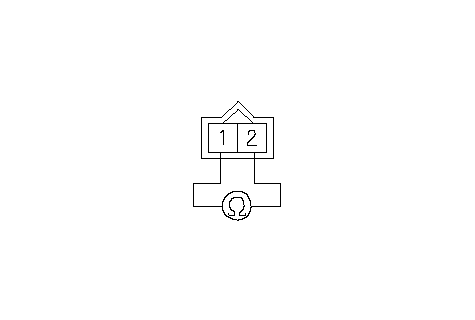

    1. Измерьте сопротивление между клеммами № 1 и № 2 2P разъема клапана продувки бачка абсорбера EVAP.
    Имеется ли здесь сопротивление 23-26 Ω при комнатной температуре?
    ДА -
    Перейдите к Этап 30 .
    НЕТ -
    Перейдите к Этап 23 .
    1. Снова соедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0443?
    ДА -
    Проверьте качество контактов или надежность крепления клемм в клапане продувки бачка абсорбера ЕVАР и блоке ЕСМ/PCM, затем перейдите к Этап 1 .
    НЕТ -
    Перейдите к Этап 29 .
    1. Следите за состоянием OBD STATUS для кода неисправности DTC P0443 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.
    Высвечивается ли на экране PASSED (проверка пройдена)?
    ДА -
    Процедура поиска неисправностей завершена. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 28 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    НЕТ -
    Если на дисплей выводится сообщение FAILED, проверьте качество контактов или крепления клемм в клапане продувки бачка абсорбера EVAP и блоке ECM/PCM, затем перейдите к Этап 1 . Если на экране высвечивается EXECUTING (ВЫПОЛНЯЕТСЯ), оставьте двигатель работать на холостом ходу до появления результата. Если на экране высвечивается OUT OF CONDITION (невыполнение условий) или NOT COMPLETED (проверка не завершена), перейдите к Этап 27 .
    1. Снова соедините все разъемы.
    1. Запустите двигатель.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0443?
    ДА -
    Проверьте качество контактов или надежность крепления клемм в клапане продувки бачка абсорбера ЕVАР и блоке ЕСМ/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 32 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 .
    НЕТ -
    Перейдите к Этап 34 .
    1. Следите за состоянием OBD STATUS для кода неисправности DTC P0443 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.
    Высвечивается ли на экране PASSED (проверка пройдена)?
    ДА -
    Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 23 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    НЕТ -
    Если выводится FAILED (проверка завершилась неудачно), проверьте качество контакта и надежность крепления клемм в клапане клапана продувки бачка абсорбера EVAP и компьютере блоке ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 32 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 . Если на экране высвечивается EXECUTING (ВЫПОЛНЯЕТСЯ), оставьте двигатель работать на холостом ходу до появления результата. Если на экране высвечивается OUT OF CONDITION (невыполнение условий) или NOT COMPLETED (проверка не завершена), перейдите к Этап 32 .
