    • Поиск неисправностей по кодам (DTC): P0406

    Применимость для следующих годов выпуска и кузовов: 2009, CU1
    DTC P0406:
     Слишком высокое напряжение в цепи датчика положения клапана системы EGR
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте EGR VLS в списке данных DATA LIST при помощи диагностического прибора HDS.
    Напряжение равно 4,88 В или более?
    ДА -
    Перейдите к Этап 3 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте контакты или крепления клемм в клапане EGR и блоке ECM/PCM.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Снимите 6Р разъем клапана системы EGR.
    1. Включите зажигание, повернув ключ в положение ON (II).

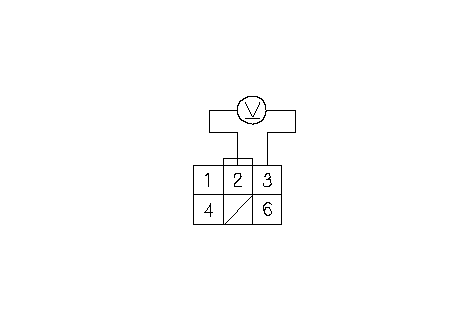

    1. Измерьте сопротивление между клеммами № 2 и № 3 6P разъема клапана системы EGR.
    Напряжение примерно равно 5 В?
    ДА -
    Перейдите к Этап 11 .
    НЕТ -
    Перейдите к Этап 7 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините 44Р разъем В блока управления ЕСМ/РСМ.

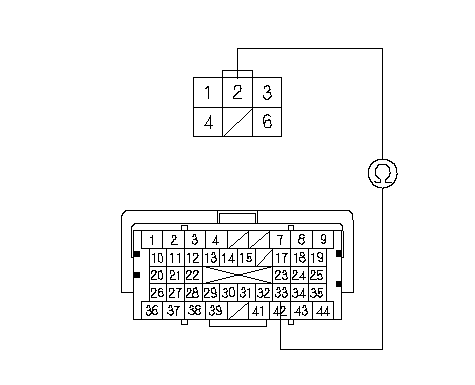

    1. Проверьте неразрывность соединения между клеммой B33 разъема компьютера ЕСМ/РСМ и клеммой № 2 6P разъема EGR.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 18 .
    НЕТ -
    Устраните разрыв провода между клапаном EGR и компьютером ECM/PCM (клеммой B33), затем перейдите к Этап 13 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Снова соедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0406?
    ДА -
    Проверьте контакты или крепления клемм в клапане EGR и блоке ECM/PCM, затем перейдите к Этап 1 .
    НЕТ -
    Процедура поиска неисправностей завершена. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    1. Снова соедините все разъемы.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0406?
    ДА -
    Проверьте контакты или крепления клемм в клапане EGR и блоке ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем проведите повторную проверку. Если модуль ECM/PCM был заменен, перейдите к Этап 1 .
    НЕТ -
    Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
