    • Поиск неисправностей по кодам (DTC): P0404

    Применимость для следующих годов выпуска и кузовов: 2009, CU1
    DTC P0404:
     Проблема диапазона/работы цепи управления системы EGR
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите код неисправности DTC с помощью HDS.
    1. Запустите двигатель. Удерживайте частоту вращения коленчатого вала 3000 об/мин(мин -1 ) без нагрузки (в нейтральном или парковочном положении АКП, в нейтральном положении МКП) до включения вентилятора радиатора и дайте ему работать на холостом ходу.
    1. Проведите проверку EGR в меню "INSPECTION MENU" с помощью системы HDS.
    Проверка показала положительный результат?
    ДА -
    Пропадающая неисправность, на момент проверки система исправна. Очистите нагар с клапана системы рециркуляции отработанных газов (EGR) при помощи дроссельной заслонки и жидкости для очистки карбюратора.■
    НЕТ -
    Перейдите к Этап 5 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Снимите 6Р разъем клапана системы EGR.

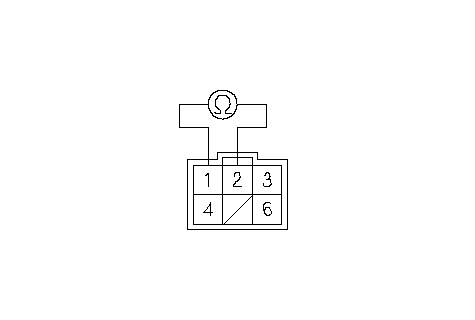

    1. Измерьте сопротивление между клеммами №1 и №2 6Р разъема клапана EGR со стороны клапана.
    Имеется ли здесь сопротивление 100 кΩ или больше?
    ДА -
    Перейдите к Этап 25 .
    НЕТ -
    Перейдите к Этап 8 .

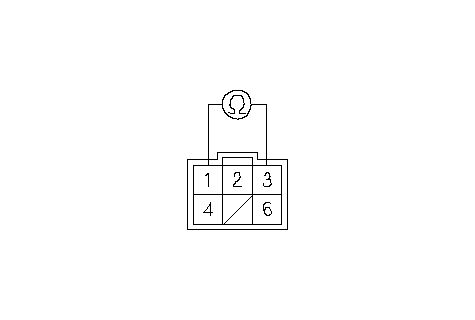

    1. Измерьте сопротивление между клеммами № 1 и № 3 6Р разъема клапана системы EGR.
    Имеется ли здесь сопротивление 100 кΩ или больше?
    ДА -
    Перейдите к Этап 25 .
    НЕТ -
    Перейдите к Этап 9 .
    1. Проверьте неразрывность соединения между клеммой №6 6P разъема клапана системы EGR и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините 44Р разъем В блока управления ЕСМ/РСМ.

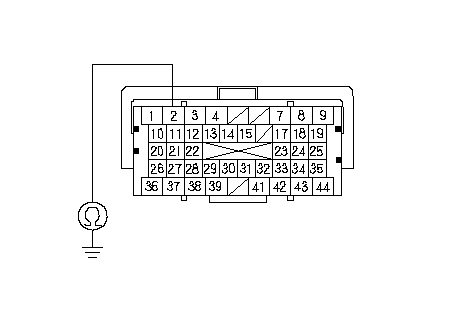

    1. Проверьте неразрывность провода между клеммой В2 разъема компьютера ЕСМ/РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание провода между блоком ECM/PCM (B2) и клапаном EGR, затем перейдите к Этап 26 .
    НЕТ -
    Перейдите к Этап 13 .

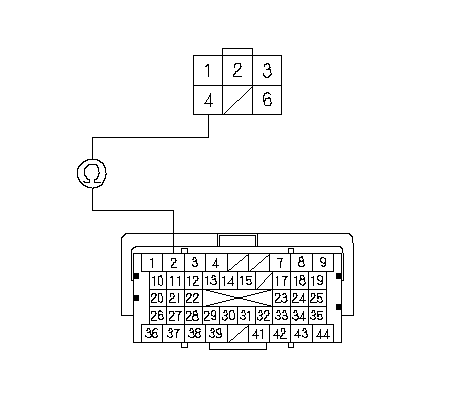

    1. Проверьте неразрывность соединения между клеммой B2 разъема компьютера ЕСМ/РСМ и клеммой № 4 6Р разъема EGR.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 14 .
    НЕТ -
    Устраните разрыв провода между блоком ECM/PCM (клеммой B2) и клапаном EGR, затем перейдите к Этап 26 .
    1. Прочистите порт впускного коллектора EGR и трубку EGR при помощи дроссельной заслонки и очистителя для карбюраторов. Также промойте канал внутри клапана EGR с помощью дроссельной заслонки и очистителя для карбюраторов.
    1. Подсоедините обратно 6Р разъем клапана системы EGR.
    1. Заново подсоедините 44Р разъем В блока ЕСМ/РСМ.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
    1. Запустите двигатель. Удерживайте частоту вращения коленчатого вала 3000 об/мин(мин -1 ) без нагрузки (в нейтральном или парковочном положении АКП, в нейтральном положении МКП) до включения вентилятора радиатора и дайте ему работать на холостом ходу.
    1. Проведите проверку EGR в меню "INSPECTION MENU" с помощью системы HDS.
    Проверка показала положительный результат?
    ДА -
    Перейдите к Этап 32 .
    НЕТ -
    Перейдите к Этап 24 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Снова соедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
    1. Запустите двигатель. Удерживайте частоту вращения коленчатого вала 3000 об/мин(мин -1 ) без нагрузки (в нейтральном или парковочном положении АКП, в нейтральном положении МКП) до включения вентилятора радиатора и дайте ему работать на холостом ходу.
    1. Проведите проверку EGR в меню "INSPECTION MENU" с помощью системы HDS.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0404?
    ДА -
    Проверьте контакты или крепления клемм в клапане EGR и блоке ECM/PCM, затем перейдите к Этап 1 . Если соединение в порядке и клеммы закреплены прочно, перейдите к Этап 34 .
    НЕТ -
    Перейдите к Этап 33 .
    1. Следите за состоянием OBD STATUS для кода неисправности DTC P0404 в меню кодов неисправности DTCs MENU при помощи диагностического прибора HDS.
    Высвечивается ли на экране PASSED (проверка пройдена)?
    ДА -
    Процедура поиска неисправностей завершена. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 32 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    НЕТ -
    Если выводится сообщение "FAILED" (проверка завершилась неудачно), проверьте качество контакта или крепления клемм в датчике EGR и компьютере ECM/PCM, затем перейдите к Этап 1 . Если на экране высвечивается EXECUTING (выполняется), продолжайте тестирование до появления результата. Если на экране высвечивается OUT OF CONDITION (невыполнение условий) или NOT COMPLETED (проверка не завершена), перейдите к Этап 30 .
    1. Снова соедините все разъемы.
    1. Проведите проверку EGR в меню "INSPECTION MENU" с помощью системы HDS.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0404?
    ДА -
    Проверьте контакты или крепления клемм в клапане EGR и блоке ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 36 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 .
    НЕТ -
    Перейдите к Этап 38 .
    1. Следите за состоянием OBD STATUS для кода неисправности DTC P0404 в меню кодов неисправности DTCs MENU при помощи диагностического прибора HDS.
    Высвечивается ли на экране PASSED (проверка пройдена)?
    ДА -
    Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 37 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    НЕТ -
    Если на экране выводится FAILED (проверка завершилась неудачно), проверьте качество контакта и надежность крепления клемм на клапане EGR и блоке ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 36 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 . Если на экране высвечивается EXECUTING (выполняется), продолжайте тестирование до появления результата. Если на экране высвечивается OUT OF CONDITION (невыполнение условий) или NOT COMPLETED (проверка не завершена), перейдите к Этап 36 .
