Поиск неисправностей по кодам (DTC): P0325

Применимость для следующих годов выпуска и кузовов: 2009, CU1

DTC P0325:

Неисправность цепи датчика детонации

ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.

Включите зажигание, повернув ключ в положение ON (II).

Сотрите код неисправности DTC с помощью HDS.

Запустите двигатель. Удерживайте частоту вращения коленчатого вала 3000 об/мин (мин ^-1 ) без нагрузки (АКП в положении Р или N, в нейтральном положении механической КП) до включения вентилятора радиатора и дайте ему поработать на холостом ходу.

Удерживайте обороты двигателя 3000-4000 об./мин. (мин ^-1 ) не менее 10 секунд.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P0325?

ДА	-	Перейдите к Этап 6 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Проверьте качество контакта или крепления клемм сенсора датчиком детонации и блока ECM/PCM.■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините 1Р разъем датчика детонации.

Отсоедините 44Р разъем С блока управления ЕСМ/РСМ.

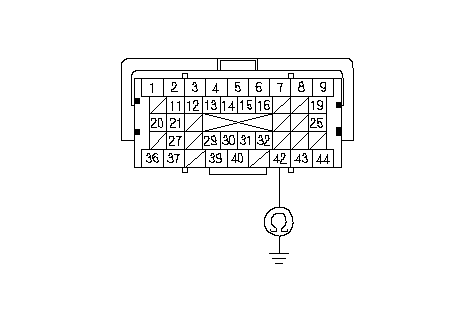

Проверьте неразрывность провода между клеммой C42 разъема компьютера ЕСМ/РСМ и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Устраните короткое замыкание в проводе между компьютером ECM/PCM (C42) и датчиком детонации, затем перейдите к Этап 14 .
НЕТ	-	Перейдите к Этап 11 .

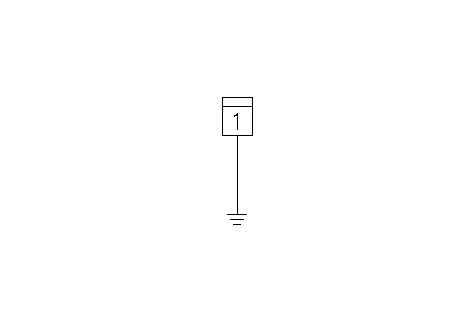

Соедините клемму 1Р разъема датчика детонации с "массой" кузова с помощью провода-перемычки.

Проверьте неразрывность провода между клеммой C42 разъема компьютера ЕСМ/РСМ и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 13 .
НЕТ	-	Устраните разрыв в проводе между блоком ECM/PCM (C42) и датчиком детонации, затем перейдите к Этап 14 .

Замените датчик детонации.

Снова соедините все разъемы.

Включите зажигание, повернув ключ в положение ON (II).

Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.

Проведите процедуры программирования блока ECM/PCM в режиме холостого хода.

Удерживайте обороты двигателя 3000-4000 об./мин. (мин ^-1 ) не менее 10 секунд.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P0325?

ДА	-	Перейдите к Этап 21 .
НЕТ	-	Перейдите к Этап 20 .

Следите за состоянием OBD STATUS для кода неисправности DTC P0325 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

Высвечивается ли на экране PASSED (проверка пройдена)?

ДА	-	Процедура поиска неисправностей завершена. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 19 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Если выводится сообщение о состоянии "FAILED" (Проверка завершилась неудачно), проверьте качество контакта или крепления клемм в датчике детонации и компьютере ECM/PCM, затем перейдите к Этап 1 . Если на экране высвечивается "NOT COMPLETED" (Проверка не завершена), вернитесь к Этап 17 и проведите проверку заново.

Обновите программное обеспечение блока ЕСМ/РСМ, если он не имеет последней версии программного обеспечения, или замените его на заведомо исправный блок ЕСМ/РСМ. .

Удерживайте обороты двигателя 3000-4000 об./мин. (мин ^-1 ) не менее 10 секунд.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P0325?

ДА	-	Проверьте качество контакта или надежность крепления клемм на датчике детонации и блоке ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 22 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 24 .

Следите за состоянием OBD STATUS для кода неисправности DTC P0325 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

Высвечивается ли на экране PASSED (проверка пройдена)?

ДА	-	Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 23 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Если выводится FAILED (проверка завершилась неудачно), проверьте качество контакта и крепления клемм в датчике детонации и компьютере ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 22 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 22 .
