    • Поиск неисправностей по кодам (DTC): P0138

    Применимость для следующих годов выпуска и кузовов: 2009, CU1
    Код DTC P0138:
     Высокое напряжение в цепи вторичного кислородного датчика (HO2S) (датчика 2)
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Запустите двигатель. Удерживайте частоту вращения коленчатого вала 3000 об/мин (мин -1 ) без нагрузки (АКП в положении Р или N, в нейтральном положении механической КП) до включения вентилятора радиатора и дайте ему поработать на холостом ходу.
    1. Проверьте HO2S S2 в списке данных DATA LIST при помощи диагностической системы HDS.
    Напряжение равно 1,27 В или выше?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте качество контакта или надежность крепления клемм во вторичном кислородном датчике (HO2S) (датчике 2) и компьютере ECM/PCM.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 4Р разъем датчика HO2S (датчика 2).

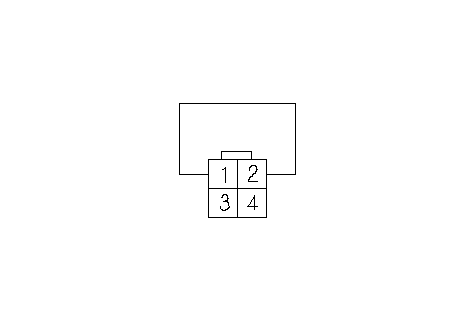

    1. Соедините проводом-перемычкой клеммы № 1 и № 2 4Р разъема вторичного датчика HO2S (датчика 2).
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте HO2S S2 в списке данных DATA LIST при помощи диагностической системы HDS.
    Напряжение равно 1,27 В или выше?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -
    Перейдите к Этап 19 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Снимите провод-перемычку с 4Р разъема вторичного датчика HO2S (датчика 2).

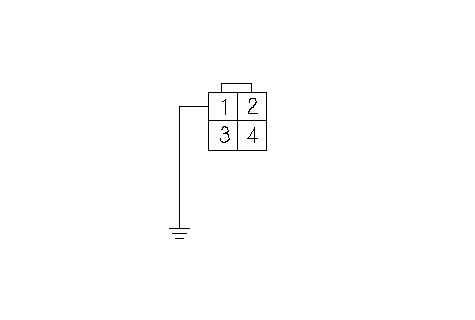

    1. Соедините клемму № 1 4Р разъема датчика HO2S (датчик 2) с "массой" кузова с помощью провода-перемычки.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте HO2S S2 в списке данных DATA LIST при помощи диагностической системы HDS.
    Напряжение равно 1,27 В или выше?
    ДА -
    Перейдите к Этап 15 .
    НЕТ -
    Устраните разрыв в проводе между компьютером ECM/PCM (клеммой B33) и вторичным датчиком HO2S (датчиком 2), затем перейдите к Этап 21 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините 44Р разъем С блока управления ЕСМ/РСМ.

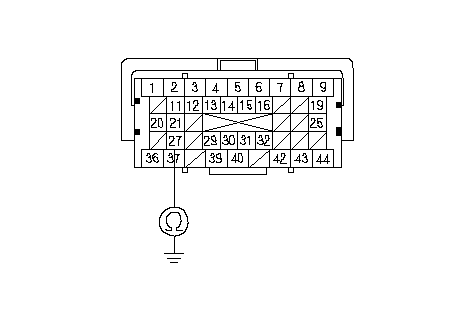

    1. Проверьте неразрывность провода между клеммой С27 разъема компьютера ЕСМ/РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 29 .
    НЕТ -
    Устраните разрыв в проводе между компьютером ECM/PCM (клеммой C27) и вторичным датчиком HO2S (датчиком 2), затем перейдите к Этап 21 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Снова соедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
    1. Запустите двигатель и дайте ему поработать без нагрузки (в режиме P или N АКП, МКП на нейтрали) до включения вентилятора охлаждения радиатора.
    1. Выполните пробную поездку при следующих условиях:
      • Температура охлаждающей жидкости двигателя (датчик 1 ECT) выше 70 °C
      • АКП в режиме D, МКП на 4-й передаче
      • Частота вращения вала двигателя в диапазоне 1500-3000 об./мин. (мин -1 )
      • Двигайтесь 1 минуту или более
    1. Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0138?
    ДА -
    Проверьте качество контакта или надежность крепления клемм во вторичном датчике HO2S (датчике 2) и блоке ECM/PCM, затем перейдите к Этап 1 .
    НЕТ -
    Перейдите к Этап 28 .
    1. Следите за состоянием OBD STATUS для кода неисправности DTC P0138 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.
    Высвечивается ли PASSED (Проверка пройдена) на экране?
    ДА -
    Процедура поиска неисправностей завершена. Если выводились другие коды временных неисправностей DTC или коды DTC Этап 27 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    НЕТ -
    Если на экране высвечивается FAILED, проверьте качество контакта и надежность крепления клемм во вторичном датчике HO2S (датчик 2) и в блоке ECM/PCM, затем перейдите к Этап 1 . Если на экране высвечивается "EXECUTING" (ВЫПОЛНЯЕТСЯ), продолжайте движение до появления результата. Если на экране высвечивается OUT OF CONDITION (невыполнение условий) или NOT COMPLETED (проверка не завершена), перейдите к Этап 25
    1. Снова соедините все разъемы.
    1. Запустите двигатель. Удерживайте частоту вращения коленчатого вала 3000 об/мин (мин -1 ) без нагрузки (АКП в положении Р или N, в нейтральном положении механической КП) до включения вентилятора радиатора и дайте ему поработать на холостом ходу.
    1. Выполните пробную поездку при следующих условиях:
      • Температура охлаждающей жидкости двигателя (датчик 1 ECT) выше 70 °C
      • АКП в режиме D, МКП на 4-й передаче
      • Частота вращения вала двигателя в диапазоне 1500-3000 об./мин. (мин -1 )
      • Двигайтесь 1 минуту или более
    1. Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0138?
    ДА -
    Проверьте качество контакта или ослабление крепления клемм во вторичном HO2S датчике (датчик 2) и компьютере ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 31 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 .
    НЕТ -
    Перейдите к Этап 34 .
    1. Следите за состоянием OBD STATUS для кода неисправности DTC P0138 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.
    Высвечивается ли на экране PASSED (проверка пройдена)?
    ДА -
    Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если выводились другие коды временных неисправностей DTC или коды DTC Этап 33 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    НЕТ -
    Если на экране высвечивается FAILED (проверка завершилась неудачно), проверьте качество контакта и крепления клемм во вторичном HO2S датчике (датчик 2) и в блоке ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 31 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 . Если на экране высвечивается EXECUTING (выполняется), продолжайте движение до появления результата. Если на экране высвечивается OUT OF CONDITION (невыполнение условий) или NOT COMPLETED (проверка не завершена), перейдите к Этап 31 .
