    • Поиск неисправностей по кодам (DTC): P0117

    Применимость для следующих годов выпуска и кузовов: 2009, CU1
    DTC P0117:
     Низкое напряжение в цепи датчика 1 ЕСТ
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте ЕСТ SENSOR 1 в СПИСКЕ ДАННЫХ (DATA LIST) при помощи диагностической системы HDS.
    Равняется ли показание приблизительно 180 °C и выше или 0,08 В и меньше?
    ДА -
    Перейдите к Этап 3 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте контакты или надежность крепления клемм в датчике 1 системы ЕСТ и компьютере ECM/PCM.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 2P разъем датчика 1 температуры охлаждающей жидкости двигателя ЕСT.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте ЕСТ SENSOR 1 в СПИСКЕ ДАННЫХ (DATA LIST) при помощи диагностической системы HDS.
    Равняется ли показание приблизительно 180 °C и выше или 0,08 В и меньше?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Перейдите к Этап 11 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините 44Р разъем В блока управления ЕСМ/РСМ.

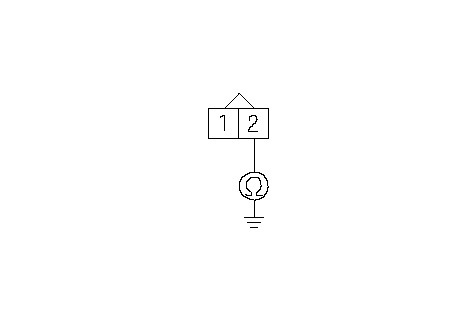

    1. Проверьте неразрывность соединения между клеммой № 2 2Р разъема датчика 1 ЕСT и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните короткое замыкание в проводе между блоком управления ECM/PCM (клеммой B23) и датчиком 1ЕСT, затем перейдите к Этап 13 .
    НЕТ -
    Перейдите к Этап 18 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Снова соедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0117?
    ДА -
    Проверьте контакты и надежность крепления клемм на датчике 1 ЕСТ и блоке ECM/PCM, затем перейдите к Этап 1 .
    НЕТ -
    Процедура поиска неисправностей завершена. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    1. Снова соедините все разъемы.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0117?
    ДА -
    Проверьте контакты или надежность крепления клемм в датчике 1 системы ЕСТ и компьютере ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM, на заведомо исправный, затем повторите проверку. Если модуль ECM/PCM был заменен, перейдите к Этап 1 .
    НЕТ -
    Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
