Замена тормозного усилителя
Применимость для следующих годов выпуска и кузовов: 2009, CU1
|
Автомобиль с ПРК модели двигателя R20A3
-
-

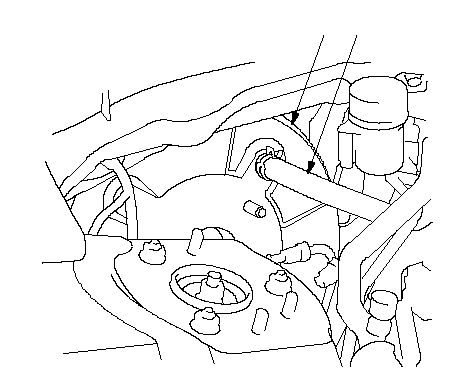

Отсоедините вакуумный шланг (А) от вакуумного усилителя (В).
|
A
B
}
|
-

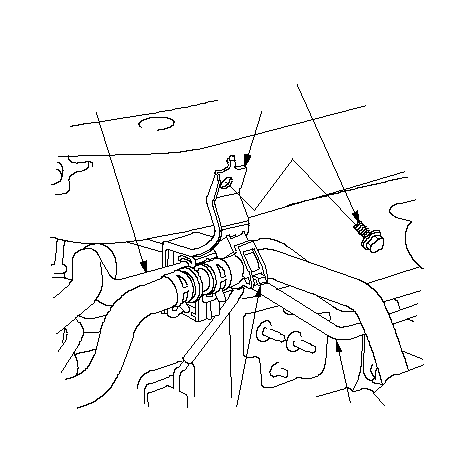

Снимите фиксатор вакуумного шланга (А), затем отсоедините всасывающий трубопровод (В) и трубопровод ресивера (С) с кронштейна (D).
-
Выкрутите крепежные болты кронштейна (Е).
|
D
B
E
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
A
C
}
|
-
Выкрутите крепежный болт всасывающего трубопровода (А), затем отсоедините трубопровод ресивера (В) от фиксаторов (C).
|
B
C
C
A
6 x 1.0 mm
9.8 N·m (1.0 kgf·m)
}
|
-

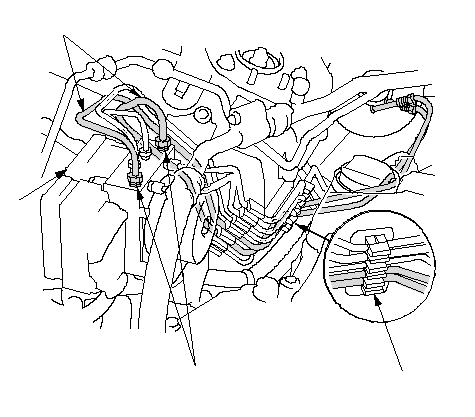

Снимите тормозной трубопровод (А) с фиксатора (В) и блока управления-модулятора VSA (С).
-
|
A
B
C
22 N·m
(2.2 kgf·m)
}
|
-

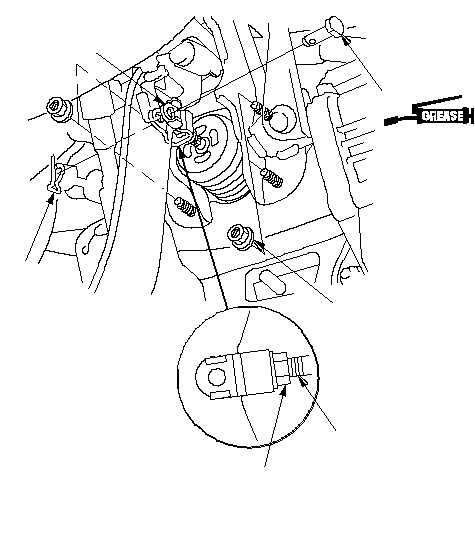

Снимите штифт (А) и палец (В), затем ослабьте гайку (С) и отсоедините вилку (D) от педали тормоза.
-
Отверните гайки крепления тормозного усилителя (Е).
-
Снимите вилку с тяги тормозного усилителя (F).
|
C
15 N·m
(1.5 kgf·m)
A
D
F
E
8 x 1.25 mm
12 N·m
(1.2 kgf·m)
B
}
|
-

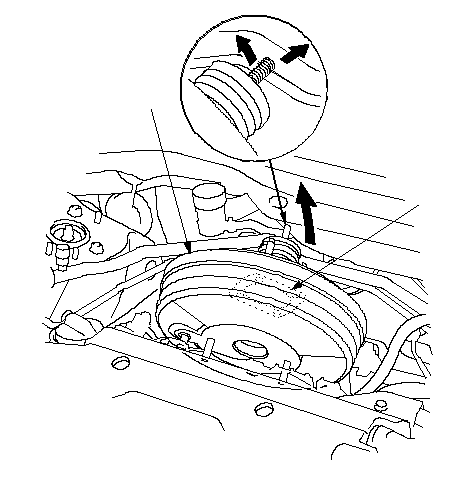

Снимите гидроуслитель тормозов (А), вытягивая и поворачивая его, и выньте его из отсека двигателя.
-
При снятии не повредите корпус усилителя и резьбу на крепежных болтах.
-
Будьте осторожны, чтобы не повредить и не погнуть трубопроводы тормозной системы или другие шланги и провода.
ПРИМЕЧАНИЕ: Используйте новую прокладку усилителя тормоза (В) при сборке.
-
Установите гидроусилитель в порядке выполнения операций, обратном снятию. Обратите внимание на следующее:
|
A
B
}
|
