    • Поиск неисправностей в цепи сигнала FR генератора

    Применимость для следующих годов выпуска и кузовов: 2009, CU1
    1. Запустите двигатель и дайте ему работать на холостом ходу.
    1. Следите за показаниями ГЕНЕРАТОРА в "DATA LIST" (СПИСКЕ ДАННЫХ) с помощью HDS.
    1. Проверьте, меняется ли процентное содержание, высвеченное на дисплее при включении наружного освещения.
    Процентное содержание изменяется?
    ДА -
    Цепь сигнала генератора соответствует норме.■
    НЕТ -
    Перейдите к Этап 4 .
    1. Выключите фары и поверните ключ зажигания в положение "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините 4P разъем генератора.
    1. Отсоедините 44Р разъем В блока управления ЕСМ/РСМ.

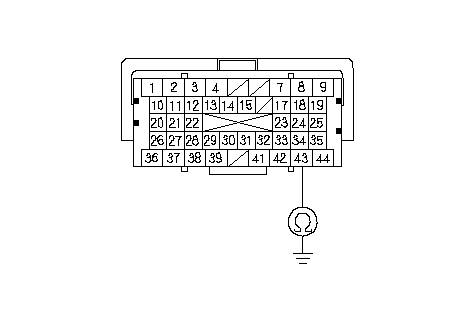

    1. Проверьте неразрывность провода между клеммой В43 разъема компьютера ЕСМ/РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание между компьютером ECM/РСМ (B43) и генератором.■
    НЕТ -
