    • Проверка передающего устройства показателя уровня топлива

    Применимость для следующих годов выпуска и кузовов: 2009, CU1
    ПРИМЕЧАНИЕ: Чтобы посмотреть электрическую схему измерителя уровня топлива, смотрите Электрическую схему измерительных приборов.
    1. Проверьте исправность электрического предохранителя № 5 (7,5 A) METER в блоке реле/предохранителей под панелью приборов со стороны водителя перед началом тестирования.
    1. Проверьте наличие DTC электрооборудования кузова.
      • Если неисправностей не обнаружено, перейдите к Этап 3 .
      • Если обнаружен код DTC B1175 или B1176, перейдите к поиску неисправности в соответствии с указанным кодом DTC.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Снимите панель доступа (А) с пола.
    1. Отсоедините 4Р разъем (В) от топливного бака.

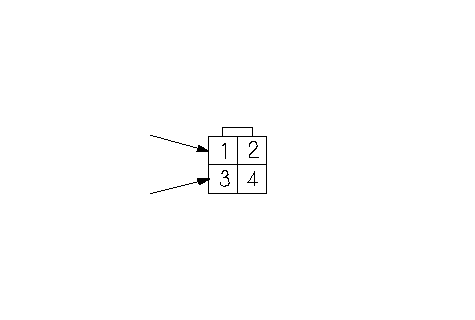

    1. Повернув ключ зажигания в положение ON (II), измерьте напряжение между клеммами № 1 и 3 разъема 4P блока топливного бака. Должно быть напряжение аккумулятора.
      • Если напряжение в порядке, перейдите к Этап 8 .
      • Если напряжение не соответствует указанному, проверьте:
        • -
        короткое замыкание в соединении провода PUR с "массой".
        -
        разрыв в PUR или ORN проводах.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Измерьте сопротивление между клеммами № 1 и № 3 разъема 4Р блока топливного бака, когда поплавок находится в положениях E (пустой), LOW (индикатор низкого уровня топлива), 1/2 (наполовину полный) и F (полный).
      Если вы не получили указанных значений, замените передающий блок измерителя уровня топлива.
      Положение поплавка
      F 146,5 мм
      1/2 93,5 мм
      LOW 38,8 мм
      E 16,6 мм
      Сопротивление (Ω)
      от 19 до21
      от 202,4 до212,4
      от 503,5 до614,3
      от 772 до788

    1. Подсоедините разъем 4P топливного бака.
    1. Снимите предохранитель № 15 BACK UP (10 A) из блока реле/предохранителей моторного отсека по меньшей мере на 10 секунд, затем установите его обратно.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Убедитесь, что указатель датчика уровня топлива показывает ‘‘F", и поплавок находится в положении F.
      • Если указатель датчика уровня топлива не показывает ‘‘F", замените панель приборов.
      • Если датчик в порядке, проверка закончена.
      ПРИМЕЧАНИЕ:
      • Независимо от уровня топлива, указатель датчика уровня топлива возвращается по стрелочному индикатору вниз, когда замок зажигания находится в положении LOCK (0).
      • Снимите электрический предохранитель № 15 BACK UP (10 A) из блока реле/предохранителей моторного отсека не меньше чем на 10 секунд после завершения процедуры поиска неисправности, иначе вам потребуется ждать до 20 минут, прежде чем указатель уровня топлива начнет показывать правильный уровень.
