Проверка люфта шатуна и коленчатого вала
Применимость для следующих годов выпуска и кузовов: 2009, CU1
-
-
-
Измерьте осевой люфт между шатуном и коленчатым валом с помощью плоского щупа.
|
Осевой люфт шатуна
|
|
Стандартный (новый):
|
0,15-0,35 мм
|
|
Рабочий диапазон:
|
0,45 мм
|
-
Если осевой люфт шатуна выходит за допустимые пределы, установите новый шатунный болт и повторите проверку. Если осевой люфт по-прежнему выходит за пределы рабочего диапазона;
замените коленчатый вал.
|
}
|
-

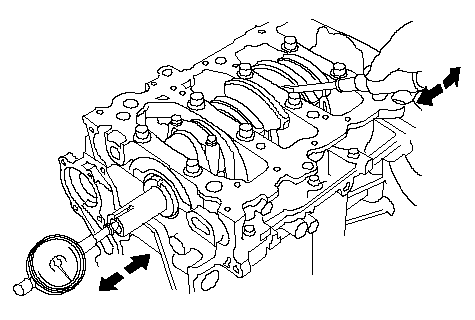

С силой толкните коленчатый вал вдоль его оси от стрелочного индикатора и установите индикатор на ноль относительно торца коленчатого вала. Затем с силой толкните коленчатый вал обратно по направлению к стрелочному индикатору; показания шкалы не должны превышать рабочего диапазона.
|
Осевой люфт коленчатого вала
|
|
Стандартный (новый):
|
0,10-0,35 мм
|
|
Рабочий предел:
|
0,45 мм
|
-
|
}
|
