Замена троса переключения передач АКП
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
-
Поднимите автомобиль на подъемнике или включите стояночный тормоз и заблокируйте задние колеса, и поднимите переднюю часть автомобиля. Убедитесь в надежности установки автомобиля.
-
-
Установите рычаг переключения передач в положение R.
-

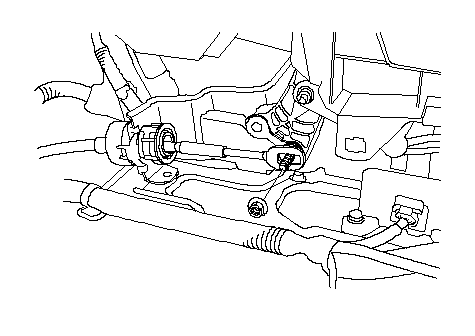

Снимите гайку крепления конца троса переключения.
|
*: На рисунке показана модель автомобиля с ЛРК.
}
|
-

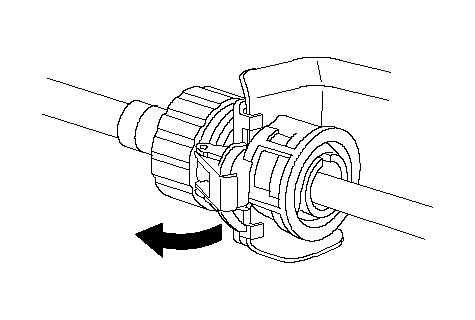

Разожмите фиксатор (А).
|
A
}
|
-

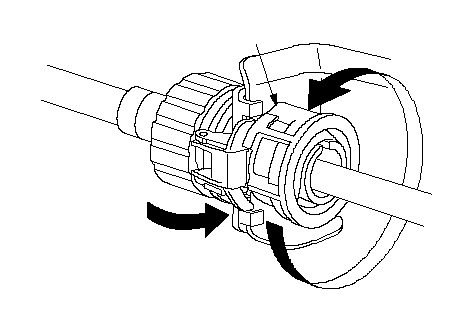

Вращайте фиксатор держателя гнезда (А) в направлении против часовой стрелки (B), пока он не остановится, и вдавите замок фиксатора (С) в фиксатор держателя гнезда, чтобы закрыть фиксатор.
|
A
B
C
}
|
-

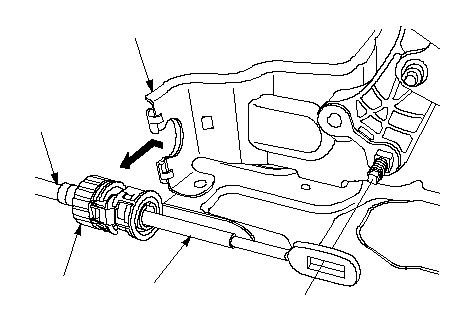

Переместите держатель гнезда (А), затем подвиньте его, чтобы снять трос переключения (В) с кронштейна троса переключения (С).
Не воздействуйте на направляющую троса (D) при снятии троса.
|
A
B
C
D
}
|
-

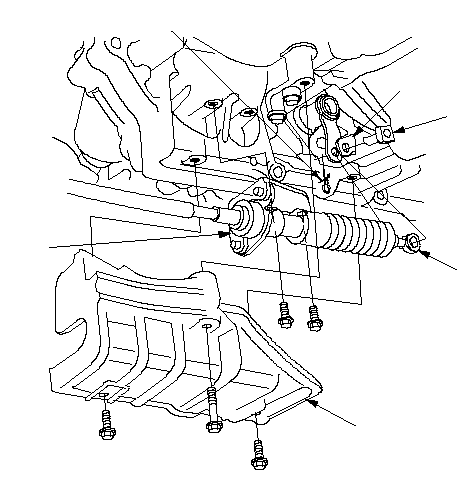

Снимите кожух троса переключения (А).
-
Снимите зажим пружины (В) и контрольный штифт (С), затем отделите трос переключения передач (D) от рычага управления (Е). Снимите два болта крепления кронштейна троса переключения (F).
|
A
D
E
B
C
F
}
|
-

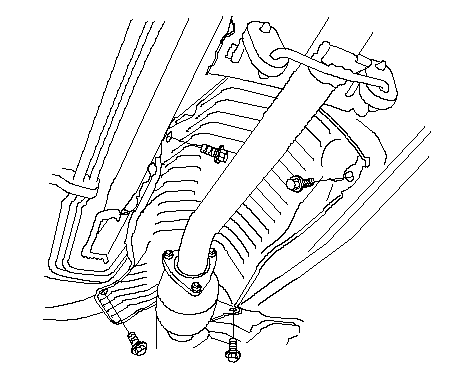

Снимите теплозащитный экран.
|
}
|
-

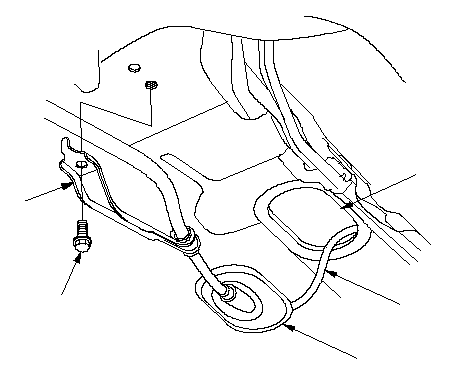

Снимите болты крепления стойки троса переключения (А).
-
Снимите втулку троса (В) и вытащите трос (С).
-
Проденьте новый трос через отверстие во втулке (D) и установите втулку в нужное отверстие. Не перегибайте трос привода.
-
Закрепите втулку троса механизма переключения.
-
Закрепите стойку троса переключения болтом.
|
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
A
D
B
C
}
|
-

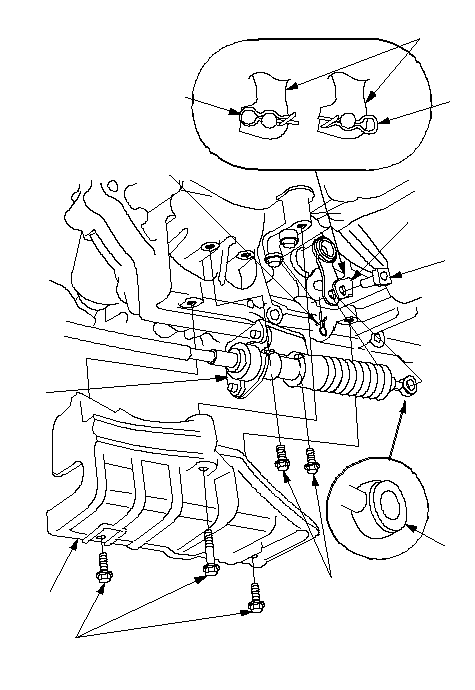

Нанесите молибденовую смазку на отверстие синтетической резиновой втулки (A) на конце троса переключения (B). Присоедините конец троса к рычагу управления (С), и зафиксируйте его штифтом (D). На штифт установите пружинное кольцо (Е). Не перегибайте трос привода.
-
Закрепите болтами (G) кронштейн (F) троса переключения.
-
Установите кожух троса переключения передач (H).
-
|
Установлен правильно:
A
D
E
B
C
F
C
E
E
H
6 x 1.0 mm
12 N·m (1.2 kgf·m)
G
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
}
|
