Замена фильра рабочей жидкости (ATF)
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ: Фильтр ATF не входит в перечень деталей плановой замены. Заменяйте фильтр только в случае его протечки или загрязнения, а также при капитальном ремонте трансмиссии или ее замене на отремонтированный узел.
-
Поднимите автомобиль на подъемнике или включите стояночный тормоз и заблокируйте задние колеса, и поднимите переднюю часть автомобиля. Убедитесь в надежности установки автомобиля.
-

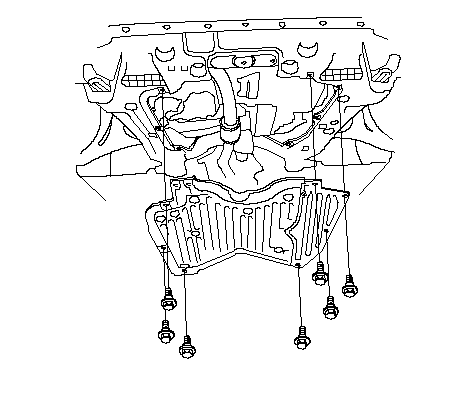

Снимите нижнюю крышку двигателя.
|
*: На рисунке показан двигатель R20A3.
}
|
-
Выкрутите сливную пробку (А) и слейте рабочую жидкость коробки передач (АТF).
-
Затем установите сливную пробку обратно с новой уплотнительной шайбой (В).
-
Снимите впускную трубу.
|
B
A
18 x 1.5 mm
49 N·m (5.0 kgf·m)
}
|
-
Отсоедините шланги охладителя/фильтра (А) с фильтра ATF (B), затем заткните их.
-
Снимите кронштейн фильтра ATF (С) и фильтр ATF.
-
Установите новый фильтр ATF на крепежный кронштейн фильтра ATF (D) и закрепите его держателем и болтом. Выньте заглушки из шланга.
-
Сдвигайте шланг охладителя ATF на фильтр ATF, пока он не соприкоснется с корпусом фильтра, и закрепите шланг фиксатором (Е) на расстоянии 6-8 мм от корпуса фильтра.
|
6 x 1.0 mm
12 N·m
(1.2 kgf·m)
A
D
B
C
F
A
A
A
F
E
E
}
|
-
Установите нижнюю крышку двигателя.
-
Установите впускную трубу.
-
|
*: На рисунке показан двигатель R20A3.
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
}
|
