Проверка зазора в блоке промежуточного вала МКП
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
-
Замерьте зазор между шестерней 1-ой передачи (А) и и втулкой (В) щупом (С).
-
Если значение зазора превышает допустимое значение, перейдите
Этап 2
.
-
Если величина зазора не выходит за допустимый диапазон, перейдите к
Этап 4
.
|
Стандарт:
|
0,06-0,16 мм
|
|
Рабочий диапазон:
|
0,25 мм
|
|
A
B
C
}
|
-

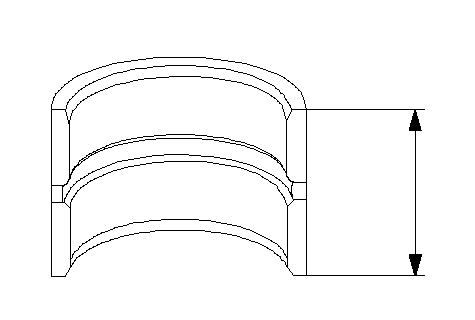

Измерьте длину дистанционного кольца 1-й передачи как показано на рисунке.
|
}
|
-

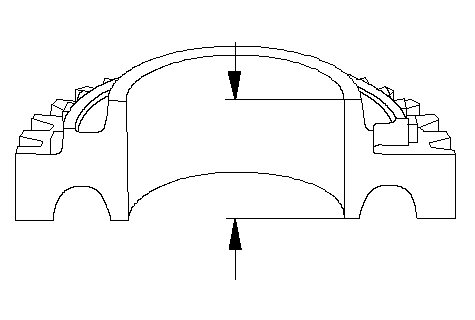

Измерьте толщину шестерни 1-й передачи.
-
Если толщина выходит за рабочий диапазон, замените 1-ю передачу.
-
Если толщина в пределах рабочего диапазона, замените первую/вторую скользящую муфту синхронизатора и шестерню заднего хода комплектом.
|
Стандарт:
|
22,92-22,97 мм
|
|
Рабочий предел:
|
22,87 мм
|
|
}
|
-
Замерьте зазор между шестерней 2-ой передачи (А) и шестерней 3-ей передачи (В) щупом (С). Если значение зазора превышает допустимое значение, перейдите
Этап 5
.
|
Стандарт:
|
0,06-0,16 мм
|
|
Рабочий предел:
|
0,25 мм
|
|
A
B
C
}
|
-

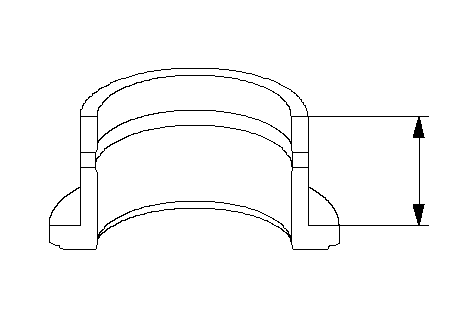

Измерьте длину дистанционного кольца 2-й передачи.
|
}
|
-
Измерьте толщину шестерни 2-й передачи.
-
Если толщина выходит за рабочий диапазон, замените 2-ю передачу.
-
Если толщина в пределах рабочего диапазона, замените первую/вторую скользящую муфту синхронизатора и шестерню заднего хода комплектом.
|
Стандарт:
|
27,92-27,97 мм
|
|
Рабочий предел:
|
27,87 мм
|
|
}
|
