Замена шланга гидропривода сцепления
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ:
-
Замените шланг гидропривода сцепления, если он перекручен, потрескался или протекает.
-
Защитите крылья, чтобы не допустить повреждения лакокрасочного покрытия.
-
Не проливайте жидкость на автомобиль; она способна повредить окрашенные поверхности и пластиковые детали. Если тормозная жидкость прольется на окрашенную поверхность или пластиковую деталь, незамедлительно смойте ее водой.
-
-
-

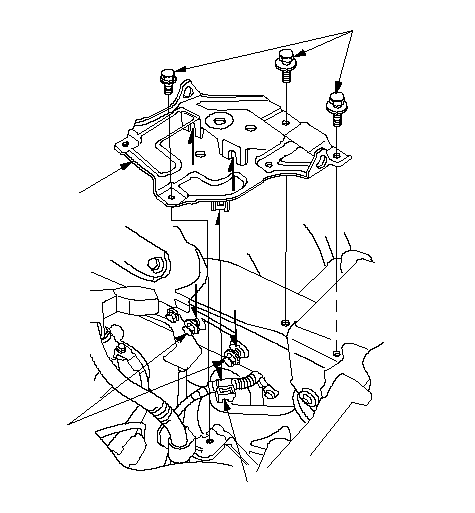

Снимите хомута "массы" (B), верхние крепежные болты кронштейна аккумуляторной батареи (В) и отпустите нижние крепежные болты кронштейна аккумуляторной батареи (C), затем снимите кронштейн аккумулятора (D).
|
A
D
B
C
}
|
-

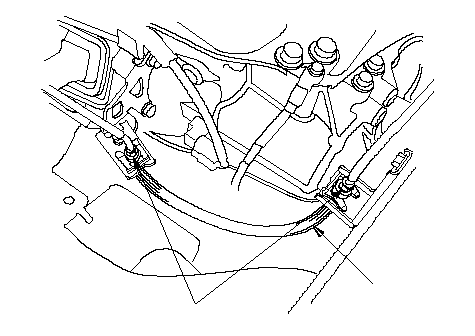

Отсоедините шланг гидропривода сцепления (А) от трубок гидропривода (В).
|
A
B
}
|
-

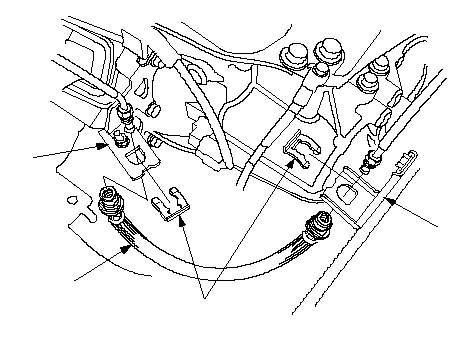

Отсоедините и выбросьте фиксаторы (С) со шланга гидропривода сцепления (D).
-
Отсоедините шланг гидропривода сцепления от кронштейнов трубки гидропривода А, В.
|
C
B
D
A
}
|
-

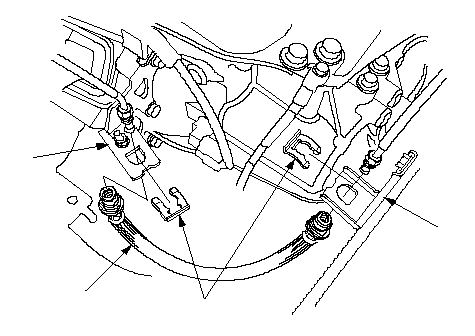

Установите шланг гидропривода сцепления (С) на кронштейны крепления А, В, используя новые хомуты (D).
|
C
A
B
D
Заменить.
}
|
-

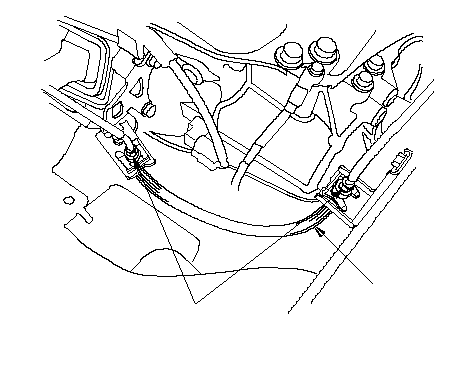

Присоедините трубки гидропривода сцепления (А) к шлангу сцепления (В).
-
-
Проведите следующие проверки:
-
Убедитесь в отсутствии утечки рабочей жидкости шланга гидропривода сцепления и соединений трубопроводов и при необходимости затяните.
-
Убедитесь, что шланг гидропривода сцепления не перекручен и не задевает посторонние детали.
|
B
A
15 N·m
(1.5 kgf·m)
}
|
-

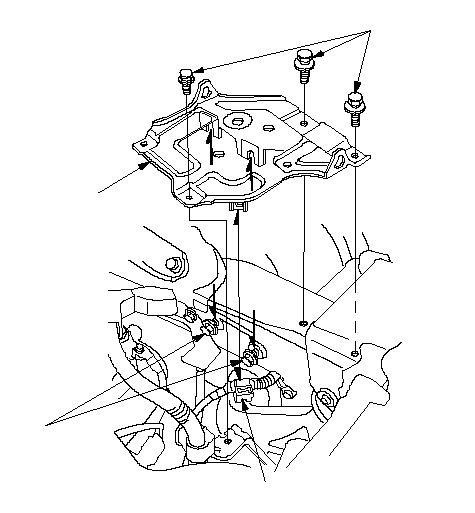

Установите основание аккумулятора (A) и хомут провода "массы" (B).
-
-
-
Проверьте работу автомобиля на ходу.
|
B
A
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
8 x 1.25 mm
22 N·m
(2.2 kgf·m)
}
|
