Замена тормозного усилителя
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Автомобиль с ЛРК
ПРИМЕЧАНИЕ: На рисунке изображена модель двигателя R20A3.
-
-
-

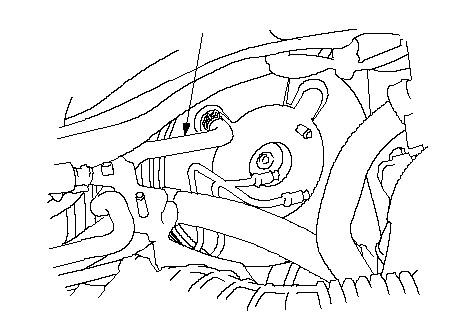

Отсоедините вакуумный шланг тормозного усилителя (А) от усилителя тормозов.
|
A
}
|
-

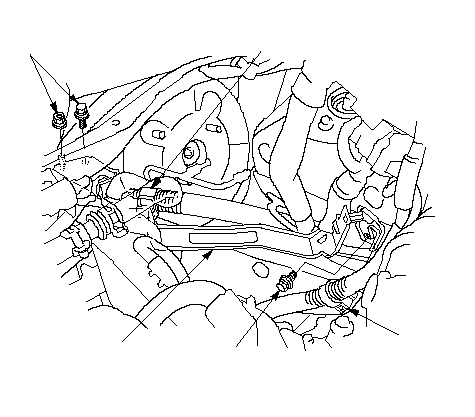

Модель двигателя K24Z3: Снимите стойку блока реле/предохранителей моторного отсека (А), затем снимите зажимы (В) жгута проводов двигателя.
|
6 x 1.0 mm
9.8 N·m (1.0 kgf·m)
A
B
B
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
}
|
-

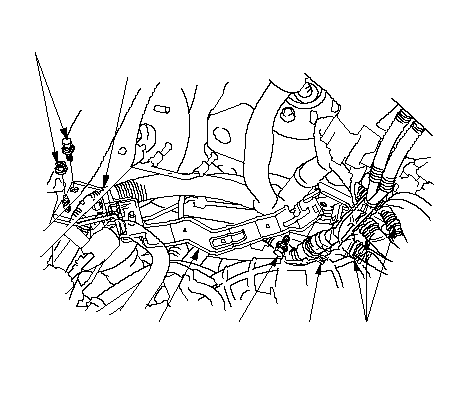

Модель двигателя R20A3: Снимите стойку блока реле/предохранителей моторного отсека (А), затем снимите зажимы (В) жгута проводов двигателя и фиксаторы (С).
|
A
B
C
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
B
6 x 1.0 mm
9.8N·m (1.0kgf·m)
}
|
-

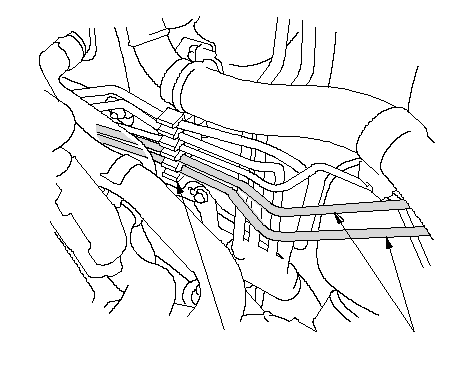

Снимите тормозной трубопровод (А) с хомута (В).
-
|
A
B
}
|
-

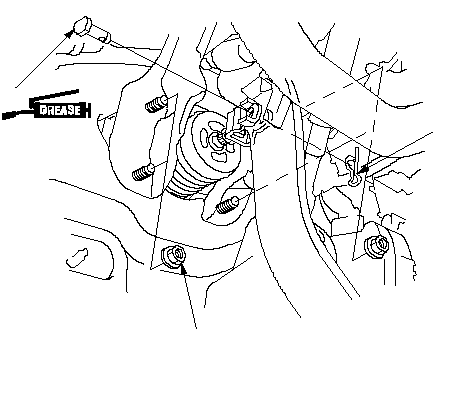

Снимите стопорный штифт (А) и штифт шарнира (В), затем отсоедините вилку на штоке от педали тормоза.
-
Отверните гайки крепления вакуумного усилителя (С).
|
C
8 x 1.25 mm
12 N·m (1.2 kgf·m)
A
B
}
|
-

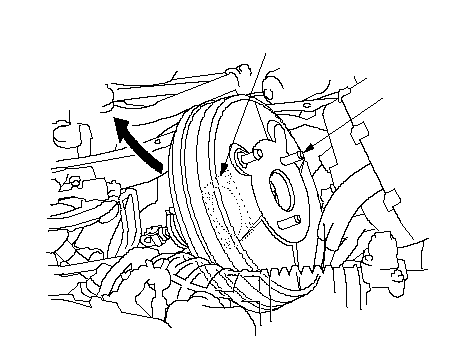

Снимите гидроуслитель тормозов (А) с автомобиля.
-
При снятии не повредите корпус усилителя и резьбу на крепежных болтах.
-
Будьте осторожны, чтобы не повредить и не погнуть трубопроводы тормозной системы.
ПРИМЕЧАНИЕ: Используйте новую прокладку усилителя тормоза (В) при сборке.
-
Установите гидроусилитель в порядке выполнения операций, обратном снятию. Обратите внимание на следующее:
|
A
B
Заменить.
}
|
