Поиск неисправностей по кодам DTC: 76-48

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

DTC 76-48:

Нарушена подача питания к электродвигателю левого бокового Е-преднатяжителя

Поверните ключ зажигания в положение LOCK (0) и подождите приблизительно 10 секунд.

Код DTC 76-48 высвечивается?

ДА	-	Перейдите к Этап 5 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Перейдите к разделу "Диагностика пропадающих неисправностей". Если указан другой код DTC, выполните поиск неисправностей по указанному коду.

Проверьте предохранитель № 21 (30 А) в блоке реле и предохранителей под панелью приборов со стороны переднего пассажира.

Предохранители исправны?

ДА	-	Перейдите к Этап 7 .
НЕТ	-	Замените неисправный предохранитель. Если проблема все еще присутствует, значит, есть замыкание в блоке предохранителей/реле под панелью приборов со стороны переднего пассажира.■

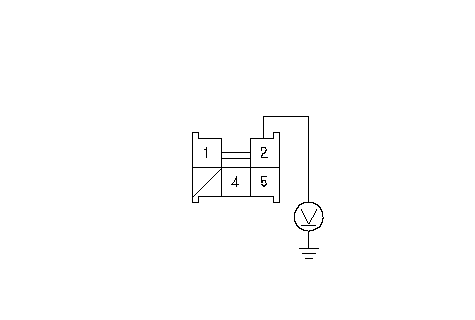

Измерьте напряжение между клеммой № 2 разъема 5P левого дополнительного жгута проводов моторного отсека (ЛРК) или разъема 5P дополнительного жгута проводов Е-преднатяжителя (ПРК). Должно быть напряжение аккумулятора.

Есть ли напряжение в аккумуляторной батарее?

ДА	-	Проверьте контакты и крепления клемм № 2 5P разъема левого дополнительного жгута проводов моторного отсека (ЛРК) или клеммы № 2 5P разъема дополнительного жгута проводов Е-преднатяжителя (ПРК). Если клеммы и соединения в порядке, замените блок Е-преднатяжителя и повторите проверку.■
НЕТ	-	Разрыв в цепи между предохранителем № 21 (30А) блока реле/предохранителей под панелью приборов со стороны переднего пассажира и клеммой № 2 5P разъема левого дополнительного жгута проводов моторного отсека (ЛРК) или 5P разъема дополнительного жгута проводов Е-преднатяжителя (ПРК).■
