Поиск неисправностей по кодам DTC: 76-47

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

DTC 76-47:

Нарушена подача питания к электродвигателю правого бокового Е-преднатяжителя

Поверните ключ зажигания в положение LOCK (0) и подождите приблизительно 10 секунд.

Код DTC 76-47 высвечивается?

ДА	-	Перейдите к Этап 5 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Перейдите к разделу "Диагностика пропадающих неисправностей". Если указан другой код DTC, выполните поиск неисправностей по указанному коду.

Проверьте предохранитель № 20 (30 А) в блоке реле и предохранителей под панелью приборов со стороны переднего пассажира.

Предохранители исправны?

ДА	-	Перейдите к Этап 7 .
НЕТ	-	Замените неисправный предохранитель. Если проблема все еще присутствует, значит, есть замыкание в блоке предохранителей/реле под панелью приборов со стороны переднего пассажира.■

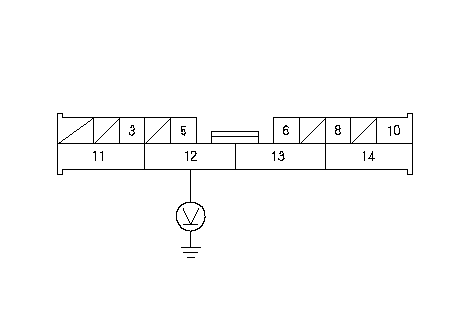

Измерьте напряжение между клеммой № 12 разъема 14Р левого дополнительного жгута проводов моторного отсека (ЛРК) или разъема 14Р дополнительного жгута проводов Е-преднатяжителя (ПРК). Должно быть напряжение аккумулятора.

Вольтметр показал напряжение аккумулятора?

ДА	-	Проверьте контакты и крепления клемм № 12 14P разъема левого дополнительного жгута проводов моторного отсека (ЛРК) или клеммы № 12 14P разъема дополнительного жгута проводов Е-преднатяжителя (ПРК). Если клеммы и соединения в порядке, замените блок управления Е-преднатяжителем и повторите проверку.■
НЕТ	-	Разрыв в цепи между предохранителем № 20 (30А) блока реле/предохранителей под панелью приборов со стороны переднего пассажира и клеммой № 12 14Р разъема левого дополнительного жгута проводов моторного отсека (ЛРК) или 14Р разъема дополнительного жгута проводов Е-преднатяжителя (ПРК).■
