    • Поиск неисправностей по кодам DTC: B11C7

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC B11C7:
     Ошибка входного сигнала линии MICU IG1пассажира
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Подождите 6 секунд или дольше.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    На экран выводится код неисправности DTC B11C7?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта и крепления клемм. Если соединения исправны, проверьте состояние аккумулятора и зарядной системы.■
    1. Проверьте коды неисправности DTC с помощью HDS.
    Указаны коды DTC B11C7 и DTC U1282?
    ДА -
    Перейдите к поиску неисправности по коду DTC U1282.■
    НЕТ -
    Перейдите к Этап 6 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем А (38P) от блока реле и предохранителей, расположенного под панелью приборов со стороны пассажира.
    1. Включите зажигание, повернув ключ в положение ON (II).

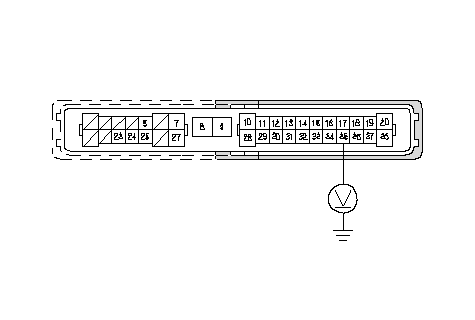

    1. Измерьте напряжение между "массой" и клеммой № 35 разъема А (38Р) блока реле/предохранителей под панелью приборов со стороны пассажира.
      ПРИМЕЧАНИЕ: На рисунке показана модель с ЛРК, серый участок означает замок рычага. Рычаг фиксации для моделей ПРК показан в виде пунктирной линии.
    Есть ли напряжение в аккумуляторной батарее?
    ДА -
    Неисправен MICU со стороны пассажира. Замените блок предохранителей/реле под панелью приборов со стороны пассажира заведомо исправным, и проведите проверку.■
    НЕТ -
    Проверьте предохранитель № 5 (7,5 А) в блоке реле и предохранителей, под панелью приборов со стороны водителя. Если предохранитель исправен, проверьте, нет ли разрыва в проводе между блоком предохранителей/реле под панелью приборов со стороны водителя и блоком предохранителей/реле под панелью приборов со стороны пассажира.■
