    • Поиск неисправностей по кодам DTC: U0155

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC U0155:
     Потеря связи MICU пассажира с модулем управления приборами
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Подождите 6 секунд или дольше.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Указан ли код DTC U0155?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта и крепления клемм.■
    1. В меню BODY ELECTRICAL выберите меню UNIT INFORMATION, затем выберите CONNECTED UNIT.
    Обнаружен ли модуль управления приборами?
    ДА -
    Замените блок реле/предохранителей под панелью приборов со стороны пассажира.■
    НЕТ -
    Перейдите к Этап 6 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Разъедините 32Р разъем блока управления приборами.
    1. Отсоедините разъем А (38P) от блока реле и предохранителей, расположенного под панелью приборов со стороны пассажира.

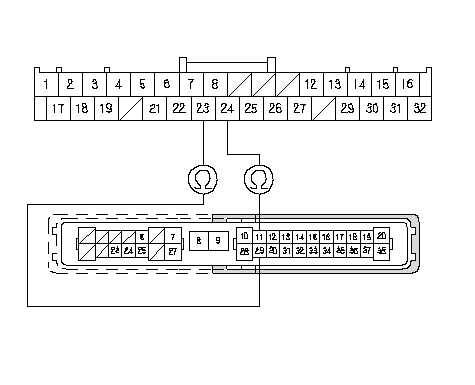

    1. Проверьте непрерывность соединения между клеммами № 23 и № 24 разъема 32Р модуля управления приборами и клеммами № 11 и № 29 разъема А (38Р) блока реле и предохранителей, расположенного под панелью приборов со стороны пассажира, по отдельности.
      ПРИМЕЧАНИЕ: На рисунке показана модель с ЛРК, серый участок означает замок рычага. Рычаг фиксации для моделей ПРК показан в виде пунктирной линии.
    Непрерывно ли соединение?
    ДА -
    Перейдите к проверке входных сигналов модуля управления приборами и выполните все проверки входных сигналов питания и "массы". Если проверки дали положительные результаты, замените модуль управления приборами ■.
    НЕТ -
    Разрыв в проводе.■
