Поиск неисправностей по кодам DTC: B1281, B1282, B1283, B1284

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

DTC B1281:

Неисправна цепь положения MIST переключателя стеклоочистителя

DTC B1282:

Неисправна цепь положения INT (AUTO) переключателя стеклоочистителя

DTC B1283:

Неисправна цепь положения LOW переключателя стеклоочистителя

DTC B1284:

Неисправна цепь положения HIGH переключателя стеклоочистителя

Сотрите коды неисправности DTC с помощью HDS.

Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).

Переключите переключатель стеклоочистителя в положения MIST, INT, LOW, HIGH и OFF.

Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.

На дисплее имеются сообщения c кодами В1281, В1282, В 1283 или В1284?

ДА	-	Перейдите к Этап 5 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта и крепления клемм.■

Выберите WIPERS в меню BODY ELECTRICAL и зайдите в меню DATA LIST.

Проверьте значение каждого положения переключателя стеклоочистителя в меню DATA LIST.

Когда переключатель стеклоочистителя выключен (OFF)

Список Данных	значение
Переключатель стеклоочистителя (LOW)	OFF
Переключатель стеклоочистителя (HIGH)	OFF
Выключатель стеклоочистителя (MIST)	OFF
Переключатель стеклоочистителя (INT)	OFF

Все значения списка данных корректны?

ДА	-	Перейдите к Этап 7 .
НЕТ	-	Перейдите к Этап 11 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините разъем R (24Р) блока предохранителей/реле панели приборов со стороны водителя.

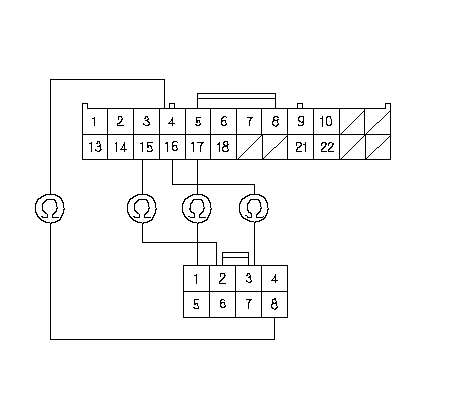

Проверьте неразрывность цепи между клеммами разъема R (24Р) блока реле/предохранителей панели приборов со стороны водителя и клеммами 8Р разъема переключателя стеклоочистителя/ омывателя, как показано на рисунке:

Разъем R (24P) блока предохранителей/реле панели приборов со стороны водителя	8Р разъем переключателя стеклоочистителя/ омывателя
4	5 [8]
15	2 [2]
16	4 [3]
17	3 [1]

[ ]:	Автомобиль с ПРК

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 10 .
НЕТ	-	Устраните разрыв в проводе.■

Проверьте неразрывность цепи между разъемом R (24Р) блока реле/предохранителей панели приборов со стороны водителя, как показано на рисунке:

От клеммы

К клеммам

15

16, 17

17

16

Непрерывно ли соединение?

ДА	-	Устраните замыкание в проводах.■
НЕТ	-	Неисправен блок MICU со стороны водителя, замените блок предохранителей и реле панели приборов со стороны водителя.■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините 8Р разъем от переключателя стеклоочистителя.

Проверьте значение каждого положения переключателя стеклоочистителя в меню DATA LIST.

Когда переключатель стеклоочистителя выключен (OFF)

Список Данных	значение
Переключатель стеклоочистителя (LOW)	OFF
Переключатель стеклоочистителя (HIGH)	OFF
Выключатель стеклоочистителя (MIST)	OFF
Переключатель стеклоочистителя (INT)	OFF

Все значения списка данных корректны?

ДА	-	Замените выключатель стеклоочистителя/омывателя.■
НЕТ	-	Перейдите к Этап 14 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините разъем R (24Р) блока предохранителей/реле панели приборов со стороны водителя.

Модель ЛРК, KE и KN

Модель KQ

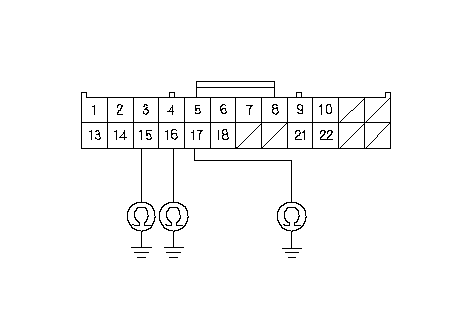

Проверьте неразрывность цепи между "массой" и клеммами № 15, № 16 и № 17 разъема R (24P)блока предохранителей/реле под панелью приборов со стороны водителя.

Непрерывно ли соединение?

ДА	-	Ликвидируйте короткое замыкание в проводе.■
НЕТ	-	Перейдите к Этап 17 .

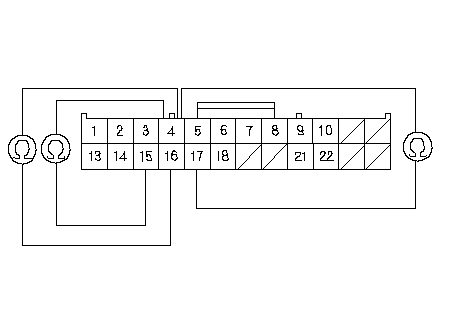

Проверьте неразрывность цепи между клеммами № 4 и № 15, № 16 и № 17 разъема R (24P) блока предохранителей/реле под панелью приборов со стороны водителя по отдельности.

Непрерывно ли соединение?

ДА	-	Устраните замыкание в проводах.■
НЕТ	-	Неисправен блок MICU со стороны водителя, замените блок предохранителей и реле панели приборов со стороны водителя. ■
