    • Коды поиска неисправностей (DTC): B1280

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC B1280:
     Неисправна цепь выключателя указателя поворотов
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Приведите в действие переключатель указателей поворота в левое и правое положения.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B1280 имеется на экране?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта и крепления клемм.■
    1. Выберите LIGHTING в меню BODY ELECTRICAL и зайдите в меню DATA LIST.
    1. Проверьте значение каждого положения переключателя указателя поворота в меню DATA LIST.

      Когда переключатель указателей поворота в левом положении

      Список Данных
      значение
      Выключатель указателя поворота (ПОВОРОТ НАЛЕВО)
      ON
      Выключатель указателя поворота (ПОВОРОТ НАПРАВО)
      OFF


      Когда переключатель указателей поворота в правом положении

      Список Данных
      значение
      Выключатель указателя поворота (ПОВОРОТ НАЛЕВО)
      OFF
      Выключатель указателя поворота (ПОВОРОТ НАПРАВО)
      ON

    Все значения списка данных корректны?
    ДА -
    НЕТ -
    Перейдите к Этап 7 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 12Р разъем комбинированного переключателя освещения.
    1. Отсоедините разъем R (24Р) блока предохранителей/реле панели приборов со стороны водителя.

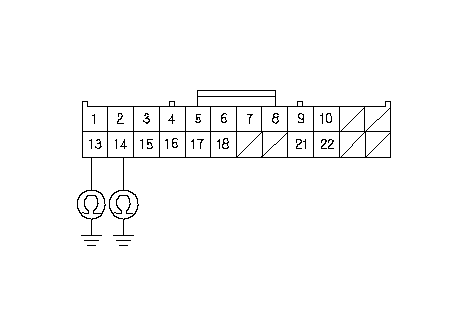

    1. Проверьте неразрывность цепи между "массой" и клеммами № 13 и № 14 разъема R (24P)блока предохранителей/реле под панелью приборов со стороны водителя.
    Непрерывно ли соединение?
    ДА -
    Ликвидируйте короткое замыкание в проводе.■
    НЕТ -
    Перейдите к Этап 11 .

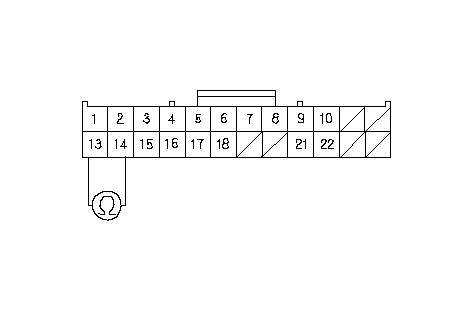

    1. Проверьте неразрывность цепи между клеммами № 13 и № 14 разъема R (24P) блока предохранителей/реле под панелью приборов со стороны водителя.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание в проводах.■
    НЕТ -
    Замените комбинированный переключатель освещения.■
