    • Коды поиска неисправностей (DTC): B1279

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC B1279:
     Неисправна цепь центрального выключателя освещения в положении регулировки яркости подсветки панели приборов (DIMMER)
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Выключите зажигание, затем включите его (II).
    1. Включите комбинированный переключатель освещения (фар) в положение ON.
    1. Переключите переключатель света фар с ближнего на дальний свет.
    1. Поверните комбинированный переключатель освещения в положение OFF, и затем в положение пропускания.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B1279 имеется на экране?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта и крепления клемм.■
    1. Выберите LIGHTING в меню BODY ELECTRICAL и зайдите в меню DATA LIST.
    1. Проверьте значение каждого положения комбинированного переключателя освещения в меню DATA LIST.

      При применении переключателя мигания при пропускании

      Список Данных
      значение
      Переключатель света фар (СВЕТОВОЙ СИГНАЛ ОБГОНА)
      ON
      Переключатель фар (дальний свет)
      OFF


      Когда фары включены (ON), а регулятор яркости меняется с ближнего света на дальний свет

      Список Данных
      значение
      Переключатель света фар (СВЕТОВОЙ СИГНАЛ ОБГОНА)
      OFF
      Переключатель фар (дальний свет)
      ON
      Переключатель света фар (ФАРЫ)
      OFF

    Все значения списка данных корректны?
    ДА -
    НЕТ -
    Перейдите к Этап 9 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 12Р разъем комбинированного переключателя освещения.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Выберите LIGHTING в меню BODY ELECTRICAL и зайдите в меню DATA LIST.
    1. Проверьте значение каждого положения комбинированного переключателя освещения в меню DATA LIST.

      Когда комбинированный переключатель освещения выключен (OFF)

      Список Данных
      значение
      Переключатель света фар (СВЕТОВОЙ СИГНАЛ ОБГОНА)
      OFF
      Переключатель фар (дальний свет)
      OFF
      Переключатель света фар (ФАРЫ)
      OFF

    Все значения списка данных указаны OFF?
    ДА -
    Перейдите к Этап 17 .
    НЕТ -
    Перейдите к Этап 14 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем R (24Р) блока предохранителей/реле панели приборов со стороны водителя.

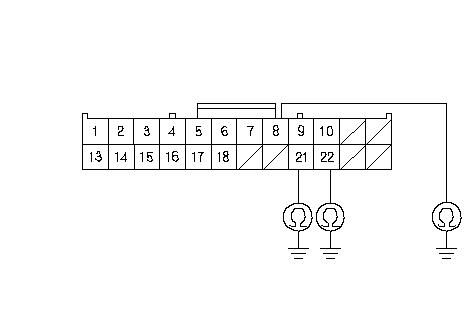

    1. Проверьте неразрывность цепи между "массой" и клеммами № 8, № 21 и № 22 разъема R (24P)блока предохранителей/реле под панелью приборов со стороны водителя по отдельности.
    Непрерывно ли соединение?
    ДА -
    Ликвидируйте короткое замыкание в проводе.■
    НЕТ -
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    Комбинированный переключатель освещения в порядке?
    ДА -
    Перейдите к Этап 19 .
    НЕТ -
    Замените комбинированный переключатель освещения.■
    1. Отсоедините разъем R (24Р) блока предохранителей/реле панели приборов со стороны водителя.

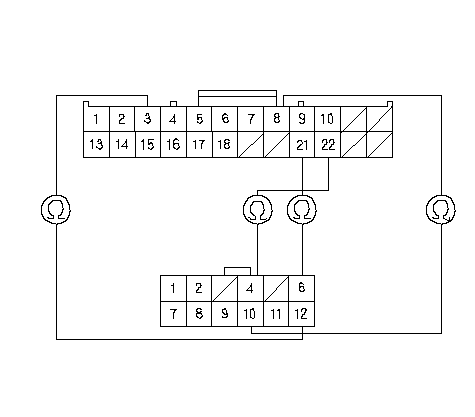

    1. Проверьте неразрывность цепи между клеммами разъема R (24Р) блока реле/предохранителей панели приборов со стороны водителя и клеммами 12Р разъема комбинированного переключателя освещения, как показано на рисунке:
      Разъем R (24Р) блока предохранителей/реле панели приборов со стороны водителя
      Разъем (12P) комбинированного переключателя освещения
      3
      12 [7]
      8
      10 [9]
      21
      6 [1]
      22
      4 [3]

      [ ]:
      Модель KQ

    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 21 .
    НЕТ -
    Устраните разрыв в проводе.■

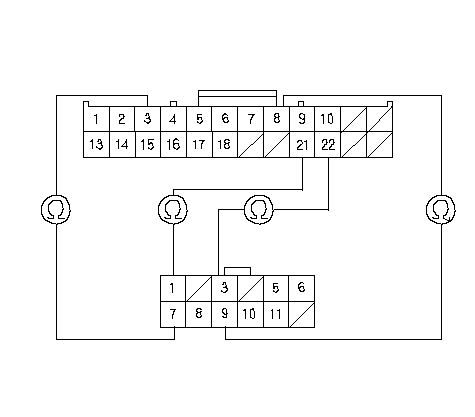

    1. Проверьте неразрывность цепи между разъемом R (24Р) блока реле/предохранителей панели приборов со стороны водителя, как показано на рисунке:
      От клеммы
      К клеммам
      6
      7, 8, 21, 22
      7
      8, 21, 22

    Непрерывно ли соединение?
    ДА -
    Устраните замыкание в проводах.■
    НЕТ -
    Модель ЛРК, KE и KN
    Модель KQ
