Поиск неисправностей по кодам (DTC): B1277
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
DTC B1277:
Неисправность цепи комбинированного переключателя освещения в положении AUTO
-
Сотрите коды неисправности DTC с помощью HDS.
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
-
Переключите комбинированный переключатель освещения в положение POSITION (SMALL), AUTO, и ON (low beam) (ближний свет), затем в положение OFF.
-
Сотрите коды неисправности DTC с помощью HDS.
|
Код DTC B1277 имеется на экране?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта и крепления клемм.■
|
-
Выберите LIGHTING в меню BODY ELECTRICAL и зайдите в меню DATA LIST.
-
Проверьте значение каждого положения комбинированного переключателя освещения в меню DATA LIST.
Когда комбинированный переключатель освещения выключен (OFF)
|
Список Данных
|
значение
|
|
Выключатель света фар (OFF)
|
ON
|
|
Переключатель фар (SMALL)
|
OFF
|
|
Переключатель фар (AUTO)
|
OFF
|
|
Переключатель света фар (ФАРЫ)
|
OFF
|
Когда комбинированный переключатель освещения в положении POSITION (SMALL)
|
Список Данных
|
значение
|
|
Выключатель света фар (OFF)
|
OFF
|
|
Переключатель фар (SMALL)
|
ON
|
|
Переключатель фар (AUTO)
|
OFF
|
|
Переключатель света фар (ФАРЫ)
|
OFF
|
Когда комбинированный переключатель освещения в положении AUTO
|
Список Данных
|
значение
|
|
Выключатель света фар (OFF)
|
OFF
|
|
Переключатель фар (SMALL)
|
ON
|
|
Переключатель фар (AUTO)
|
ON
|
|
Переключатель света фар (ФАРЫ)
|
ON
|
Когда комбинированный переключатель освещения в положении ON (HEADLIGHT) (фары)
|
Список Данных
|
значение
|
|
Выключатель света фар (OFF)
|
OFF
|
|
Переключатель фар (SMALL)
|
ON
|
|
Переключатель фар (AUTO)
|
OFF
|
|
Переключатель света фар (ФАРЫ)
|
ON
|
|
Все значения списка данных корректны?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините 12Р разъем комбинированного переключателя освещения.
-
Включите зажигание, повернув ключ в положение ON (II).
-
Выберите LIGHTING в меню BODY ELECTRICAL и зайдите в меню DATA LIST.
-
Проверьте значение каждого положения комбинированного переключателя освещения в меню DATA LIST.
Когда комбинированный переключатель освещения выключен (OFF)
|
Список Данных
|
значение
|
|
Выключатель света фар (OFF)
|
OFF
|
|
Переключатель фар (SMALL)
|
OFF
|
|
Переключатель фар (AUTO)
|
OFF
|
|
Переключатель света фар (ФАРЫ)
|
OFF
|
|
Все значения списка данных указаны OFF?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините разъем R (24Р) блока предохранителей/реле панели приборов со стороны водителя.
-

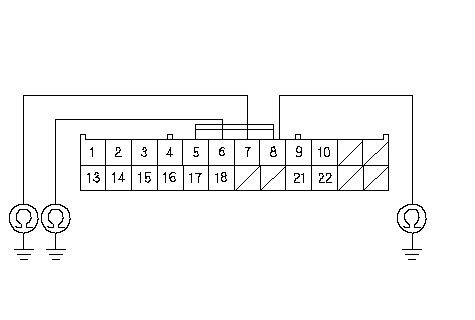

Проверьте неразрывность цепи между "массой" и клеммами № 6, № 7 и № 8 разъема R (24P)блока предохранителей/реле под панелью приборов со стороны водителя по отдельности.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Ликвидируйте короткое замыкание в проводе.■
|
|
НЕТ
|
-
|
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
|
Комбинированный переключатель освещения в порядке?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Замените комбинированный переключатель освещения.■
|
-
Отсоедините разъем R (24Р) блока предохранителей/реле панели приборов со стороны водителя.
|
РАЗЪЕМ Р (24Р) БЛОКА ПРЕДОХРАНИТЕЛЕЙ/РЕЛЕ
ПОД ПАНЕЛЬЮ ПРИБОРОВ СО СТОРОНЫ ВОДИТЕЛЯ
Сторона проводов клемм-выходов
H/L ON SW (BRN)
SMALL LT SW (GRY)
H/L OFF SW (RED)
}
|
-

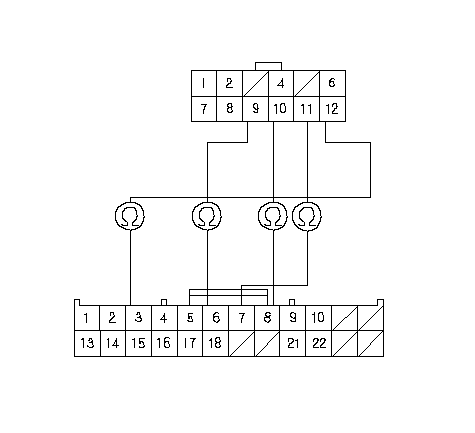

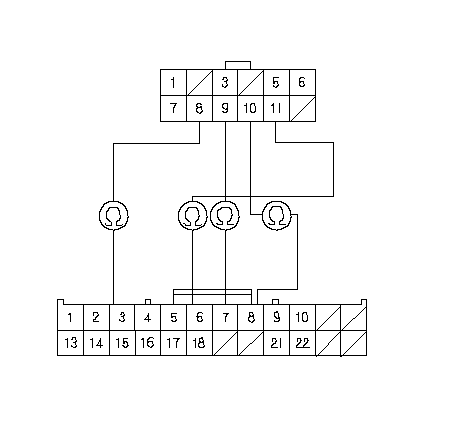

Проверьте неразрывность цепи между клеммами разъема R (24Р) блока реле/предохранителей панели приборов со стороны водителя и клеммами 12Р разъема комбинированного переключателя освещения, как показано на рисунке:
|
Разъем R (24Р) блока предохранителей/реле панели приборов со стороны водителя
|
Разъем (12P) комбинированного переключателя освещения
|
|
6
|
9 [10]
|
|
8
|
10 [9]
|
|
7
|
11 [8]
|
|
3
|
12 [7]
|
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в проводе.■
|
-
Проверьте неразрывность цепи между разъемом R (24Р) блока реле/предохранителей панели приборов со стороны водителя, как показано на рисунке:
|
От клеммы
|
К клеммам
|
|
6
|
7, 8, 21, 22
|
|
7
|
8, 21, 22
|
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание в проводах.■
|
|
НЕТ
|
-
|
|
|
Модель ЛРК, KE и KN
РАЗЪЕМ (16-КЛЕММНЫЙ) ЦЕНТРАЛЬНОГО ВЫКЛЮЧАТЕЛЯ ПРИБОРОВ ОСВЕЩЕНИЯ
Сторона проводов клемм-выходов
H/L
OFF SW
(RED)
COMBI GND (BLK)
РАЗЪЕМ Р (24Р) БЛОКА ПРЕДОХРАНИТЕЛЕЙ/РЕЛЕ
ПОД ПАНЕЛЬЮ ПРИБОРОВ СО СТОРОНЫ ВОДИТЕЛЯ
Сторона проводов клемм-выходов
H/L
ON SW
(BRN)
SMALL
LT SW
(GRY)
H/L OFF SW (RED)
SMALL
LT SW
(GRY)
COMBI
GND (BLK)
H/L
ON SW
(BRN)
}
Модель KQ
H/L
OFF SW
(RED)
COMBI GND (BLK)
H/L
ON SW
(BRN)
SMALL
LT SW
(GRY)
H/L OFF SW (RED)
SMALL
LT SW
(GRY)
COMBI
GND
(BLK)
H/L
ON SW
(BRN)
РАЗЪЕМ (16-КЛЕММНЫЙ) ЦЕНТРАЛЬНОГО ВЫКЛЮЧАТЕЛЯ ПРИБОРОВ ОСВЕЩЕНИЯ
Сторона проводов клемм-выходов
РАЗЪЕМ Р (24Р) БЛОКА ПРЕДОХРАНИТЕЛЕЙ/РЕЛЕ
ПОД ПАНЕЛЬЮ ПРИБОРОВ СО СТОРОНЫ ВОДИТЕЛЯ
Сторона проводов клемм-выходов
}
|
