    • Поиск неисправностей по кодам DTC: B1275, B1276, B1278

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC B1275:
     Неисправность цепи комбинированного переключателя освещения в положении OFF
    DTC B1276:
     Неисправна цепь комбинированного переключателя приборов наружного освещения в положении Parking (SMALL)
    DTC B1278:
     Неисправность цепи комбинированного переключателя освещения в положении ON
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Переключите комбинированный переключатель освещения в положение POSITION (SMALL) и ON (ближний свет), затем в положение OFF.
    1. Сотрите коды неисправности DTC с помощью HDS.
    Коды DTC B1275, B1276 или B1278 выводятся на экран?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта и крепления клемм.■
    1. Выберите LIGHTING в меню BODY ELECTRICAL и зайдите в меню DATA LIST.
    1. Проверьте значение каждого положения комбинированного переключателя освещения в меню DATA LIST.

      Когда комбинированный переключатель освещения выключен (OFF)

      Список Данных
      значение
      Выключатель света фар (OFF)
      ON
      Переключатель фар (SMALL)
      OFF
      Переключатель света фар (ФАРЫ)
      OFF


      Когда комбинированный переключатель освещения в положении POSITION (SMALL)

      Список Данных
      значение
      Выключатель света фар (OFF)
      OFF
      Переключатель фар (SMALL)
      ON
      Переключатель света фар (ФАРЫ)
      OFF


      Когда комбинированный переключатель освещения в положении ON (HEADLIGHT) (фары)

      Список Данных
      значение
      Выключатель света фар (OFF)
      OFF
      Переключатель фар (SMALL)
      ON
      Переключатель света фар (ФАРЫ)
      ON

    Все значения списка данных корректны?
    ДА -
    НЕТ -
    Перейдите к Этап 7 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 12Р разъем комбинированного переключателя освещения.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Выберите LIGHTING в меню BODY ELECTRICAL и зайдите в меню DATA LIST.
    1. Проверьте значение каждого положения комбинированного переключателя освещения в меню DATA LIST.

      Когда комбинированный переключатель освещения выключен (OFF)

      Список Данных
      значение
      Выключатель света фар (OFF)
      OFF
      Переключатель фар (SMALL)
      OFF
      Переключатель света фар (ФАРЫ)
      OFF

    Все значения списка данных указаны OFF?
    ДА -
    Перейдите к Этап 15 .
    НЕТ -
    Перейдите к Этап 12 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем R (24Р) блока предохранителей/реле панели приборов со стороны водителя.

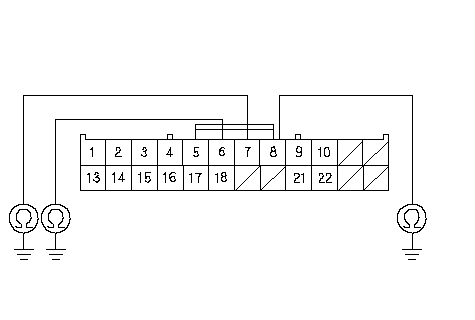

    1. Проверьте неразрывность цепи между "массой" и клеммами № 6, № 7 и № 8 разъема R (24P)блока предохранителей/реле под панелью приборов со стороны водителя по отдельности.
    Непрерывно ли соединение?
    ДА -
    Ликвидируйте короткое замыкание в проводе.■
    НЕТ -
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    Комбинированный переключатель освещения в порядке?
    ДА -
    Перейдите к Этап 17 .
    НЕТ -
    Замените комбинированный переключатель освещения.■
    1. Отсоедините разъем R (24Р) блока предохранителей/реле панели приборов со стороны водителя.

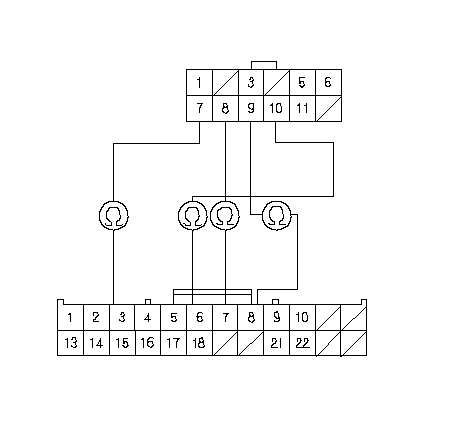

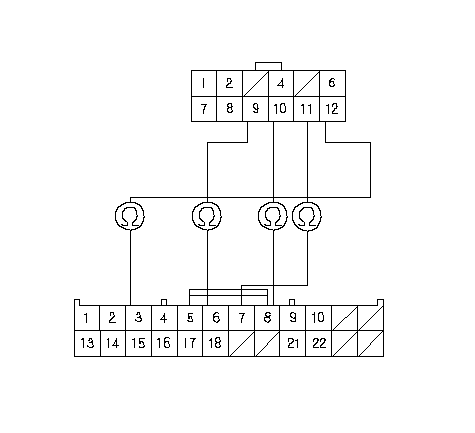

    1. Проверьте неразрывность цепи между клеммами разъема R (24Р) блока реле/предохранителей панели приборов со стороны водителя и клеммами 12Р разъема комбинированного переключателя освещения, как показано на рисунке:
      Разъем R (24Р) блока предохранителей/реле панели приборов со стороны водителя
      Разъем (12P) комбинированного переключателя освещения
      6
      9 [10]
      8
      10 [9]
      7
      11 [8]
      3
      12 [7]

      [ ]:
      Модель KQ

    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 19 .
    НЕТ -
    Устраните разрыв в проводе.■
    1. Проверьте неразрывность цепи между разъемом R (24Р) блока реле/предохранителей панели приборов со стороны водителя, как показано на рисунке:
      От клеммы
      К клеммам
      6
      7, 8, 21, 22
      7
      8, 21, 22

    Непрерывно ли соединение?
    ДА -
    Устраните замыкание в проводах.■
    НЕТ -
    Модель ЛРК, KE и KN
    Модель KQ
