    • Коды поиска неисправностей (DTC): B1029

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC B1029:
     Ошибка ультразвукового сигнала
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B1029 имеется на экране?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Временная неисправность; система в данное время исправна.■
    1. Проверьте входные сигналы ультразвукового датчика и проверьте подачу питания и "массу" ультразвукового датчика.
    Все ли проверки входных сигналов дали положительный результат?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Если какая-либо проверка покажет наличие неисправности, найдите и исправьте их, и повторите проверку.■
    Все ли проверки входных сигналов дали положительный результат?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Если какая-либо проверка покажет наличие неисправности, найдите и исправьте их, и повторите проверку.■
    1. Отсоедините разъем Q (20P) блока реле и предохранителей панели приборов со стороны водителя.

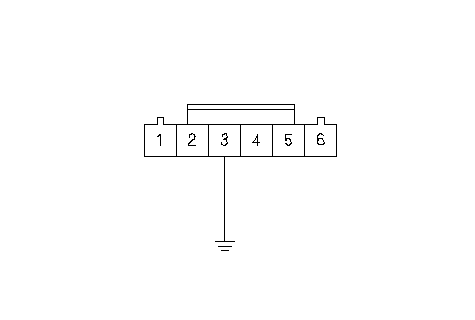

    1. Подсоедините клемму № 3 6P разъема сирены охранной сигнализации к "массе" кузова с помощью провода-перемычки.

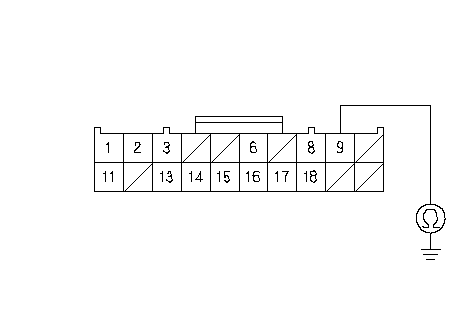

    1. Проверьте неразрывность цепи между клеммой № 9 разъема Q (20Р) блока предохранителей/реле под панелью приборов и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 9 .
    НЕТ -
    Устраните разрыв в цепи между блоком MICU водителя и сиреной охранной сигнализации.■
    1. Отсоедините провод-перемычку от 6Р разъема сирены охранной сигнализации.

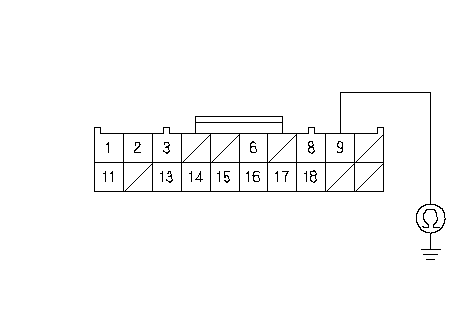

    1. Проверьте неразрывность цепи между клеммой № 9 разъема Q (20Р) блока предохранителей/реле под панелью приборов и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Ликвидируйте короткое замыкание в проводе.■
    НЕТ -
    Неисправен блок сирены охранной сигнализации, замените его.■
