    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

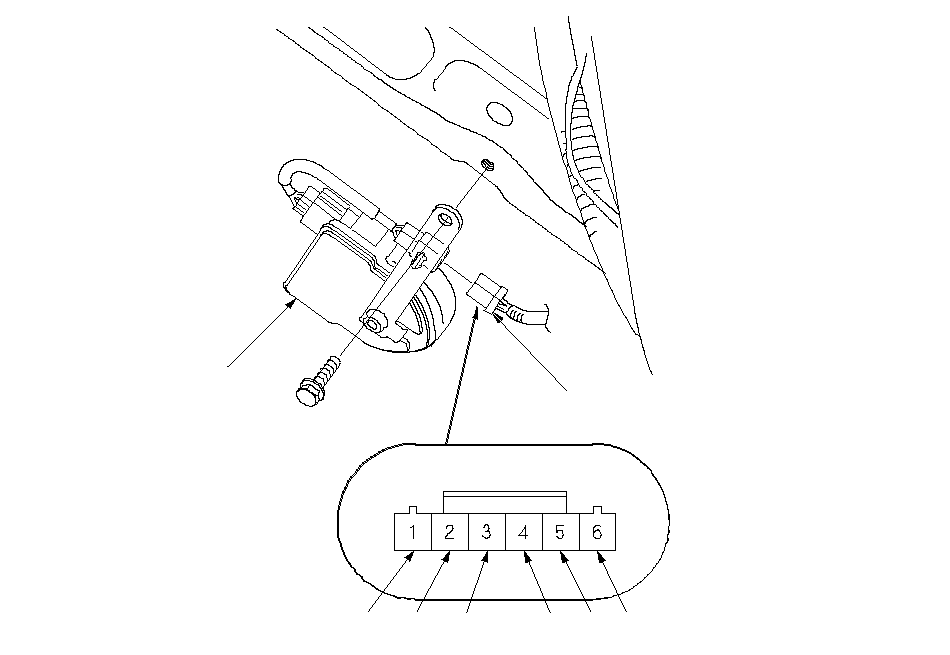

    1. Отсоедините 6Р разъем (А) от блока охранной сигнализации (В).
    1. Проверьте клеммы гнезда и разъема, чтобы убедиться в надежном их контакте.
      • Если клеммы погнуты, ненадежно закреплены или покрыты ржавчиной, отремонтируйте их и снова проверьте качество соединений.
      • Если клеммы исправны, перейдите к Этап 4 .
    1. Не соединяя разъем, проведите эти проверки по входам в разъем.
      • Если какая-либо проверка покажет наличие неисправности, найдите и ликвидируйте причину и повторите проверку.
      • Если все проверки входных сигналов не выявили неисправность, перейдите к Этап 5 .
      Гнездо
      Провод
      Условия проведения проверки
      Проверка: Желаемый результат
      Возможная причина, если результата нет
      1
      BLU
      При всех условиях
      Проверьте непрерывность соединения между клеммой № 1 и клеммой№ 13 [№ 4] выключателя датчика ультразвука: Соединение должно быть.
      Разрыв в проводе
      2
      WHT
      Во всех условиях
      Измерьте напряжение с "массой": Должно быть напряжение аккумулятора.
      • Перегорел предохранитель № 15 (10 А) в блоке реле/предохранителей моторного отсека.
      • Разрыв в проводе
      3
      ORN
      При всех условиях
      Проверьте непрерывность соединения между клеммой № 3 и клеммой № 9 разъема Q (20P) MICU со стороны водителя: Соединение должно быть.
      Разрыв в проводе
      4
      BLU
      Отсоедините разъем 3P датчика ультразвука.
      Проверьте непрерывность соединения между клеммой № 4 и клеммой № 2 левого датчика ультразвука: Соединение должно быть.
      Разрыв в проводе
      5
      BLK
      При всех условиях
      Проверьте, есть ли соединение с "массой": Соединение должно быть.
      • Плохой контакт с "массой" в точке G602
      • Разрыв в проводе
      6
      PNK
      Во всех условиях
      Проверьте непрерывность соединения между клеммой № 6 и клеммой№ 12 [№ 2] выключателя датчика ультразвука: Соединение должно быть.
      Разрыв в проводе

      [ ]:
      Без датчика наклона

    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Открутите болт от блока управления охранной сигнализацией, затем замените его.
    1. Установите блок сирены, выполняя операции в порядке, обратном снятию.
