Поиск неисправностей по кодам DTC: U1283
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
DTC U1283:
Потеря связи блока MICU водителя с блоком MICU пассажира
-
Сотрите коды неисправности DTC с помощью HDS.
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
-
Подождите 6 секунд или дольше.
-
Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
|
Выводится ли код DTC U1283?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта и крепления клемм.■
|
-
Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
|
ДА
|
-
|
Перейдите к поиску неисправностей по коду DTC U1280.■
|
|
НЕТ
|
-
|
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините разъем А (38P) от блока реле и предохранителей, расположенного под панелью приборов со стороны пассажира.
-
Отсоедините разъем Р (20P) от блока реле и предохранителей панели приборов со стороны водителя.
-

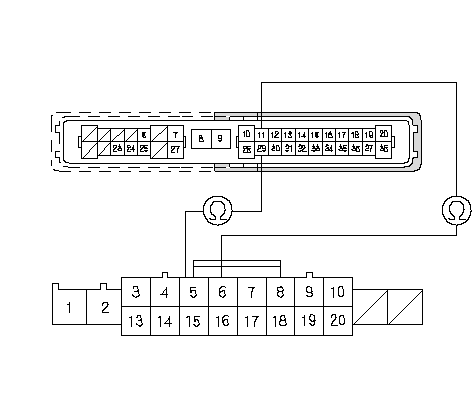

Проверьте неразрывность цепи между клеммами № 11 и № 29 разъема А (38Р) блока реле/предохранителей панели приборов со стороны пассажира и клеммами № 5 и № 6 разъема Р (20Р) блока реле/предохранителей панели приборов со стороны водителя.
ПРИМЕЧАНИЕ: На рисунке показана модель с ЛРК, серый участок означает замок рычага. Рычаг фиксации для моделей ПРК показан в виде пунктирной линии.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Разрыв в проводе.■
|
|
РАЗЪЕМ А (38Р) БЛОКА ПРЕДОХРАНИТЕЛЕЙ/РЕЛЕ ПОД ПАНЕЛЬЮ
УПРАВЛЕНИЯ ПАССАЖИРА
Сторона проводов клемм-выходов
РАЗЪЕМ Р (20Р) БЛОКА ПРЕДОХРАНИТЕЛЕЙ/РЕЛЕ
ПОД ПАНЕЛЬЮ ПРИБОРОВ СО СТОРОНЫ ВОДИТЕЛЯ
Сторона проводов клемм-выходов
B-CAN LO (BLU)
B-CAN HI (PNK)
B-CAN LO (BLU)
B-CAN HI (PNK)
}
|
