Поиск неисправностей по кодам DTC: B1126
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
DTC B1126:
Ошибка импульсного сигнала В электродвигателя стеклоподъемника двери водителя
-
Сотрите код неисправности DTC с помощью HDS.
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
-
Поднимите и опустите стекло двери водителя с помощью главного переключателя стеклоподъемника.
|
Электродвигатель стеклоподъемника работает?
|
-
Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
|
Код DTC B1126 имеется на экране?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта и крепления клемм.■
|
-
Выберите POWER WINDOWS в меню BODY ELECTRICAL и зайдите в меню DATA LIST.
-
Проверьте информацию DETECT/NONE импульсного сигнала фазы В электродвигателя стеклоподъемника водителя в меню DATA LIST.
|
Информационный индикатор отображает значение "DETECT" при движении стекла и "NONE", когда оно не двигается?
|
|
ДА
|
-
|
Замените главный выключатель стеклоподъемников.■
|
|
НЕТ
|
-
|
|
-
Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
|
Имеется ли также код DTC B1125?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините 37P разъем мультиплексного блока управления дверьми.
-
Отсоедините 6Р разъем электродвигателя стеклоподъемника двери водителя.
-

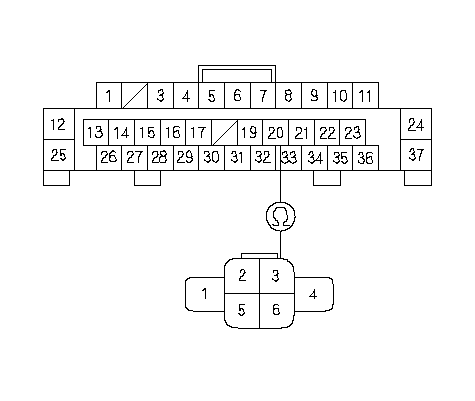

Проверьте неразрывность цепи между клеммой № 20 37Р разъема мультиплексного блока управления дверьми и клеммой № 3 6Р разъема электродвигателя стеклоподъемника двери водителя.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в проводе.■
|
|
37Р РАЗЪЕМ БЛОКА МУЛЬТИПЛЕКСНОГО УПРАВЛЕНИЯ ДВЕРИ
Сторона проводов клемм-выходов
Сторона проводов клемм-выходов
PLSB (ORN)
PLSB (ORN)
6Р РАЗЪЕМ ЭЛЕКТРОДВИГАТЕЛЯ СТЕКЛОПОДЪЕМНИКА ВОДИТЕЛЯ
}
|
-

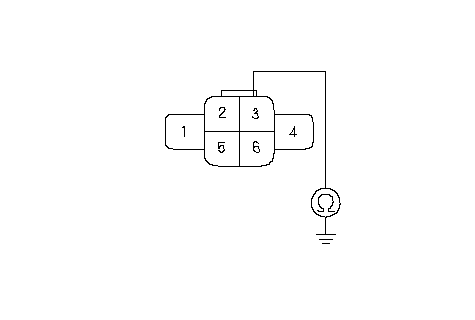

Проверьте непрерывность соединения между клеммой № 3 6Р разъема электропривода стеклоподъемника двери водителя и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Ликвидируйте короткое замыкание в проводе.■
|
|
НЕТ
|
-
|
|
-
|
Электродвигатель в порядке?
|
|
ДА
|
-
|
Замените главный выключатель стеклоподъемников.■
|
|
НЕТ
|
-
|
Замените электродвигатель стеклоподъемника двери водителя.■
|
|
6Р РАЗЪЕМ ЭЛЕКТРОДВИГАТЕЛЯ СТЕКЛОПОДЪЕМНИКА ВОДИТЕЛЯ
Сторона проводов клемм-выходов
PLSB (ORN)
}
|
-

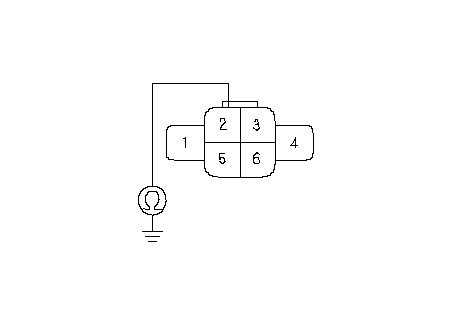

Проверьте непрерывность соединения между клеммой № 2 6Р разъема электропривода стеклоподъемника двери водителя и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Ликвидируйте разрыв или плохой контакт с "массой" кузова (G501).■
|
|
6Р РАЗЪЕМ ЭЛЕКТРОДВИГАТЕЛЯ СТЕКЛОПОДЪЕМНИКА ВОДИТЕЛЯ
Сторона проводов клемм-выходов
GND (BLK)
}
|
-

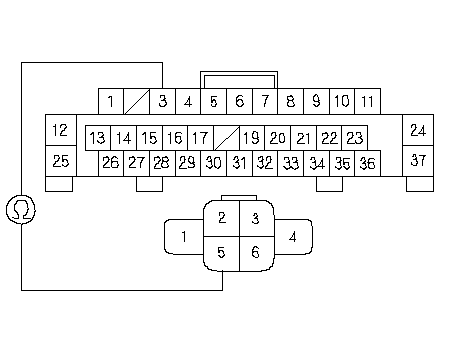

Проверьте неразрывность цепи между клеммой № 3 37Р разъема мультиплексного блока управления дверьми и клеммой № 5 6Р разъема электродвигателя стеклоподъемника двери водителя.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в проводе.■
|
|
37Р РАЗЪЕМ БЛОКА МУЛЬТИПЛЕКСНОГО УПРАВЛЕНИЯ ДВЕРИ
Сторона проводов клемм-выходов
Сторона проводов клемм-выходов
SVCC (PUR)
SVCC (PUR)
6Р РАЗЪЕМ ЭЛЕКТРОДВИГАТЕЛЯ СТЕКЛОПОДЪЕМНИКА ВОДИТЕЛЯ
}
|
-

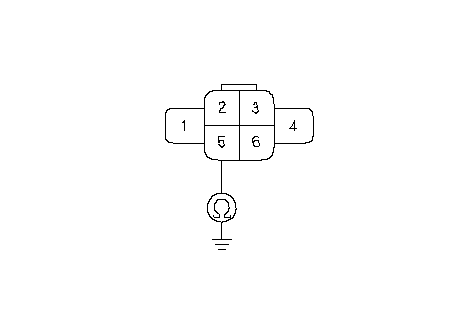

Проверьте непрерывность соединения между клеммой № 5 6Р разъема электропривода стеклоподъемника двери водителя и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Ликвидируйте короткое замыкание в проводе.■
|
|
НЕТ
|
-
|
Замените электродвигатель стеклоподъемника двери водителя.■
|
|
6Р РАЗЪЕМ ЭЛЕКТРОДВИГАТЕЛЯ СТЕКЛОПОДЪЕМНИКА ВОДИТЕЛЯ
Сторона проводов клемм-выходов
SVCC (PUR)
}
|
