    • Поиск неисправностей по кодам (DTC): 4, 5

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    Код неисправности DTC 4 камеры LKAS:
     Потеряна связь с блоком управления LKAS
    Код неисправности DTC 5 камеры LKAS:
     Ошибка приема блока управления LKAS
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Наблюдайте за индикатором LKAS.
    Индикатор LKAS включился?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Перейдите к Этап 12 .
    Код DTC 4 или 5 выведены на дисплей?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Проведите поиск неисправностей по показанным кодам DTC.■
    1. Проверьте предохранитель № 1 (7,5 А) в блоке реле и предохранителей, под панелью приборов со стороны водителя.
    Исправен ли предохранитель?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Замените предохранитель и перейдите к пункту Этап 6 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 10P разъем камеры LKAS и 26P разъем блока управления LKAS.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Измерьте напряжение между "массой" кузова и клеммами № 3 и № 4 10P разъема камеры LKAS по отдельности.
    Есть ли напряжение аккумулятора?
    ДА -
    Устраните замыкание на силовой провод между камерой LKAS и блоком управления LKAS.■
    НЕТ -
    Перейдите к Этап 10 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).

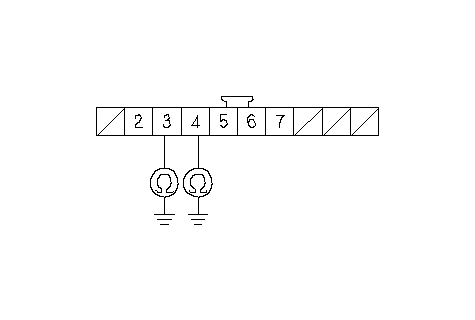

    1. Проверьте непрерывность соединения между "массой" кузова и клеммами № 3 и № 4 10P разъема камеры LKAS по отдельности.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на "массу" кузова в цепи между камерой LKAS и блоком управления LKAS.■
    НЕТ -
    Перейдите к Этап 12 .

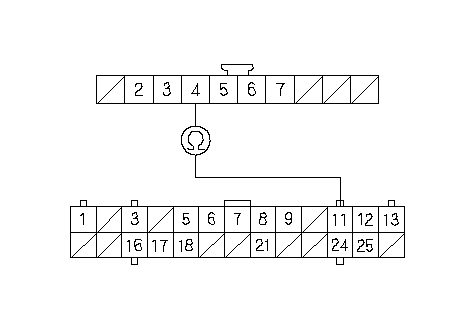

    1. Проверьте непрерывность соединения между клеммой № 4 10Р разъема камеры LKAS и клеммой № 11 26Р разъема блока управления LKAS.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 13 .
    НЕТ -
    Устраните разрыв в цепи между камерой LKAS и блоком управления LKAS.■
    1. Проверьте непрерывность соединения между клеммой № 3 10Р разъема камеры LKAS и клеммой № 24 26Р разъема блока управления LKAS.
    Непрерывно ли соединение?
    ДА -
    Проверьте контакт клемм в 10P разъеме камеры LKAS и 26P разъеме блока управления LKAS. Если все соединения исправны, замените камеру LKAS и блок управления LKAS как единый узел.
    НЕТ -
    Устраните разрыв в цепи между камерой LKAS и блоком управления LKAS.■
    Код DTC 7 или 8 выведены на дисплей?
    ДА -
    Выполните поиск неисправностей для кода DTC 7 или 8.■
    НЕТ -
    Временная неисправность; система в данное время исправна.■
