Поиск неисправностей по кодам DTC: 32
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Код DTC 32 блока управления LKAS:
Неисправность связи F-CAN (ошибка датчика угловой скорости и поперечного ускорения автомобиля)
-
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
-
Наблюдайте за индикатором LKAS.
|
Индикатор LKAS включился?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Временная неисправность; система в данное время исправна.■
|
-
|
Код DTC 32 все еще горит?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Проведите поиск неисправностей по показанным кодам DTC. ■
|
-
|
Код DTC 25, 26 или 104 выводятся на дисплей?
|
|
ДА
|
-
|
Осуществите поиск неисправности по указанным кодам DTC в системе VSA.■
|
|
НЕТ
|
-
|
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините разъем 26Р блока управления LKAS и разъем 4Р датчика угловой скорости и поперечного ускорения автомобиля.
-
Проверьте непрерывность соединения между клеммами разъема 26Р блока управления LKAS и разъема 4Р датчика угловой скорости и поперечного ускорения автомобиля в соответствии с таблицей.
|
Наименование клеммы
|
Клемма № разъема
|
|
Датчик курсового угла/поперечного ускорения автомобиля
|
LKAS
|
|
CAN L
|
2
|
25
|
|
CAN H
|
3
|
12
|
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Проверьте надежность соединения клемм в разъемах блока управления LKAS и исправьте при необходимости. Если все соединения в порядке,
замените блок управления LKAS.
■
|
|
НЕТ
|
-
|
Устраните разрыв в проводе между блоком управления LKAS и датчиком угловой скорости и поперечного ускорения автомобиля.■
|
|

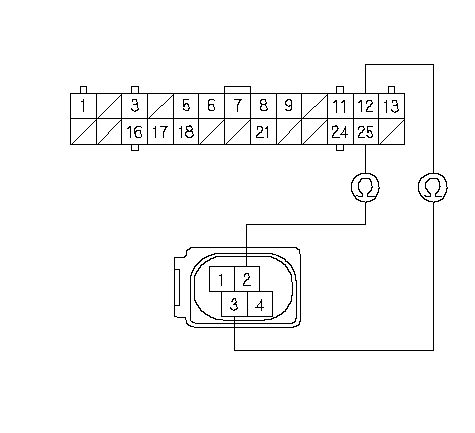

Сторона проводов клемм-выходов
26Р РАЗЪЕМ БЛОКА УПРАВЛЕНИЯ LKAS
CANH (WHT)
CANH (WHT)
4Р РАЗЪЕМ
ДАТЧИКА УГЛА ПОВОРОТА-ПОПЕРЕЧНОГО УСКОРЕНИЯ
Сторона проводов клемм-выходов
CANL (RED)
CANL (RED)
}
|
