    • Коды поиска неисправностей (DTC): 27

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    Код DTC 27 блока управления LKAS:
     Датчик угла поворота руля (входной сигнал угла поворота руля)
    ПРИМЕЧАНИЕ: Информация отмеченная звездочкой ( *1 ) относится к модели с ЛРК, и звездочкой ( *2 ) - к модели с ПРК.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Поверните рулевое колесо вправо на 90 градусов или больше.
    1. Наблюдайте за индикатором LKAS.
    Индикатор LKAS включился?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Временная неисправность; система в данное время исправна.■
    Код DTC 27 все еще горит?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Проведите поиск неисправностей по показанным кодам DTC. ■
    1. Поверните ключ зажигания в положение LOCK (0)
    1. Отсоедините разъем 5Р датчика угла поворота рулевого колеса.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Измерьте напряжение между "массой" и клеммой № 2 и № 4 5Р разъема датчика угла поворота рулевого колеса по отдельности.
    Напряжение равно не менее 5 В?
    ДА -
    Устраните замыкание на силовой провод между датчиком угла поворота руля и блоком LKAS.■
    НЕТ -
    Перейдите к Этап 10 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 47Р разъем блока управления-модулятора VSA и 26Р разъем блока управления LKAS.

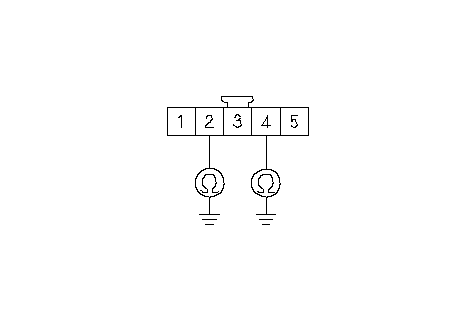

    1. Проверьте неразрывность соединения между "массой" кузова и клеммой № 2 и № 4 5Р разъема датчика угла поворота рулевого колеса по отдельности.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на "массу" между датчиком угла поворота руля и электронным блоком LKAS.■
    НЕТ -
    Перейдите к Этап 13 .

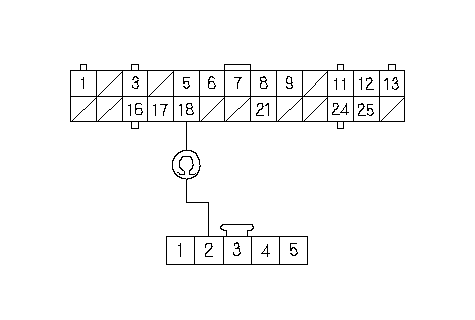

    1. Проверьте непрерывность соединения клеммы № 18 26P разъема блока управления LKAS и клеммой № 2 5Р разъема датчика угла поворота рулевого колеса.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 14 .
    НЕТ -
    Устраните обрыв провода между датчиком угла поворота руля и электронным блоком LKAS.■

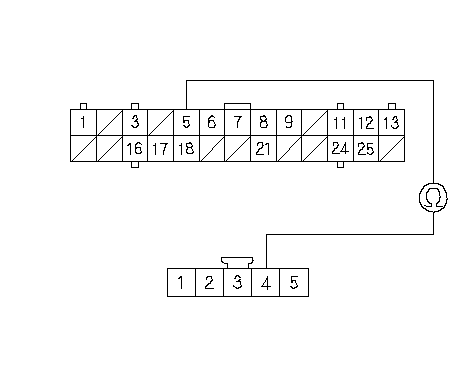

    1. Проверьте непрерывность соединения клеммы № 5 26P разъема блока управления LKAS и клеммой № 4 5Р разъема датчика угла поворота рулевого колеса.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 15 .
    НЕТ -
    Устраните обрыв провода между датчиком угла поворота руля и электронным блоком LKAS.■
    Выведен ли на экран какой-либо код DTC?
    ДА -
    НЕТ -
    Проверьте надежность соединения клемм в разъемах блока управления LKAS и исправьте при необходимости. Если все соединения в порядке, замените блок управления LKAS. ■
