    • Поиск неисправностей по кодам (DTC): 19

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    Код DTC 19 блока управления LKAS:
     Проблема со слежением за температурой для камеры LKAS
    ПРИМЕЧАНИЕ: Информация отмеченная звездочкой ( *1 ) относится к модели с ЛРК, и звездочкой ( *2 ) - к модели с ПРК.
    1. Запустите двигатель.
    1. Поставьте максимально холодный режим температуры (Max Cool), переключатель управления режимами на Vent и переключатель управления рециркуляцией на Recirculate.
    1. Включите переключатель кондиционера и переключатель вентилятора на Max и дайте системе кондиционирования воздуха поработать в течение 15 минут или более.
    1. Наблюдайте за индикатором LKAS.
    Индикатор LKAS включился?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Временная неисправность; система в данное время исправна.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    Код DTC 19 все еще горит?
    ДА -
    Перейдите к Этап 8 .
    НЕТ -
    Проведите поиск неисправностей по показанным кодам DTC. ■
    1. Проверьте предохранитель № 5 (7,5 А) в блоке реле и предохранителей, под панелью приборов со стороны водителя.
    Исправен ли предохранитель?
    ДА -
    Перейдите к Этап 9 .
    НЕТ -
    Замените предохранитель и повторите проверку.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 26Р разъем блока управления LKAS и 10P разъем блока управления LKAS.
    1. Включите зажигание, повернув ключ в положение ON (II).

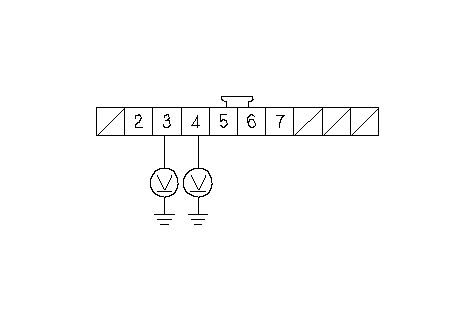

    1. Измерьте напряжение между "массой" кузова и клеммами № 3 и № 4 10P разъема камеры LKAS по отдельности.
    Есть ли напряжение аккумулятора?
    ДА -
    Устраните замыкание на силовой провод в цепи между камерой LKAS и блоком управления LKAS.■
    НЕТ -
    Перейдите к Этап 13 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Проверьте непрерывность соединения между "массой" кузова и клеммами № 3 и № 4 10P разъема камеры LKAS по отдельности.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на "массу" кузова в цепи между камерой LKAS и блоком управления LKAS.■
    НЕТ -
    Перейдите к Этап 15 .

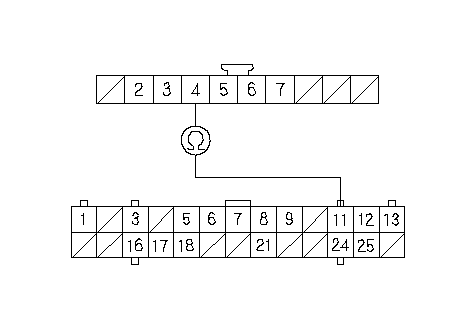

    1. Проверьте непрерывность соединения между клеммой № 11 26P разъема блока управления LKAS и клеммой № 4 10P камеры LKAS.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 16 .
    НЕТ -
    Устраните разрыв в цепи между камерой LKAS и блоком управления LKAS.■

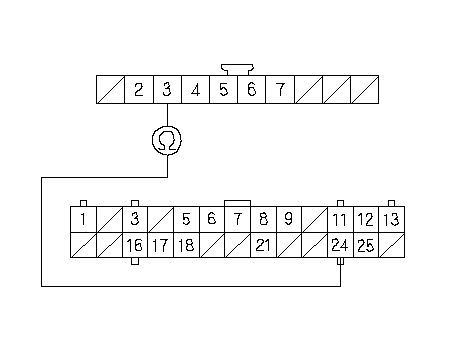

    1. Проверьте непрерывность соединения между клеммой № 24 26P разъема блока управления LKAS и клеммой № 3 10P камеры LKAS.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 17 .
    НЕТ -
    Устраните разрыв в цепи между камерой LKAS и блоком управления LKAS.■
    1. Включите зажигание, повернув ключ в положение ON (II).

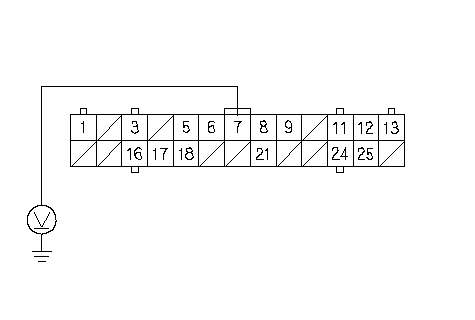

    1. Проверьте напряжение между клеммой № 7 26P разъема блока управления LKAS и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Устраните замыкание на силовой провод в цепи между камерой LKAS и блоком управления LKAS.■
    НЕТ -
    Перейдите к Этап 19 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).

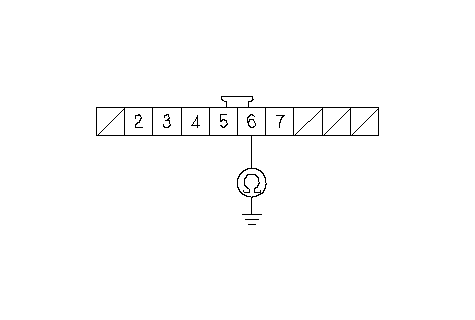

    1. Проверьте непрерывность соединения между клеммой № 6 10P разъема камеры LKAS и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на "массу" кузова в цепи между камерой LKAS и блоком управления LKAS.■
    НЕТ -
    Перейдите к Этап 21 .

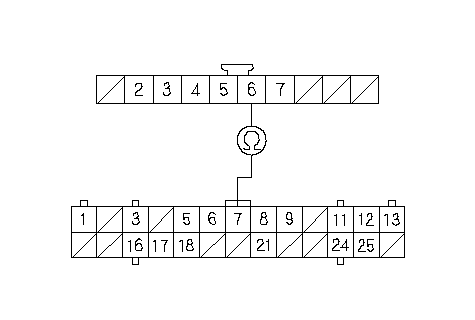

    1. Проверьте непрерывность соединения между клеммой № 7 26P разъема блока управления LKAS и клеммой № 6 10P камеры LKAS.
    Непрерывно ли соединение?
    ДА -
    Проверьте надежность соединения клемм в разъемах камеры LKAS и блока управления LKAS и исправьте при необходимости. Если все соединения в порядке, замените камеру LKAS. ■
    НЕТ -
    Устраните разрыв в цепи между камерой LKAS и блоком управления LKAS.■
