    • Поиск неисправностей по кодам (DTC): 12, 18

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    Код DTC 12 блока управления LKAS:
     Потеря связи с камерой LKAS
    Код DTC 18 блока управления LKAS:
     Ошибка пакетов связи камеры LKAS
    1. Поверните ключ зажигания в положение LOCK (0), затем в положение ON (II), и подождите 20 секунд или дольше.
    1. Наблюдайте за индикатором LKAS.
    Индикатор LKAS включился?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Временная неисправность; система в данное время исправна.■
    Код DTC 12 или 18 выведены на дисплей?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Проведите поиск неисправностей по показанным кодам DTC. ■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 26Р разъем блока управления LKAS и 10P разъем блока управления LKAS.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Измерьте напряжение между "массой" кузова и клеммами № 3 и № 4 10P разъема камеры LKAS по отдельности.
    Есть ли напряжение аккумулятора?
    ДА -
    Устраните замыкание на силовой провод в цепи между камерой LKAS и блоком управления LKAS.■
    НЕТ -
    Перейдите к Этап 9 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).

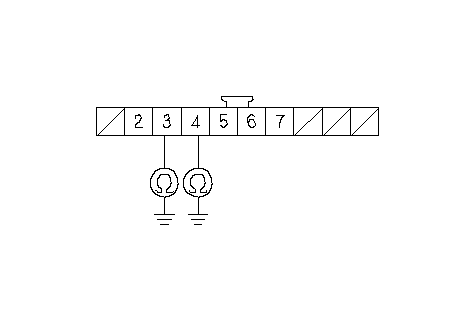

    1. Проверьте непрерывность соединения между "массой" кузова и клеммами № 3 и № 4 10P разъема камеры LKAS по отдельности.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на "массу" кузова в цепи между камерой LKAS и блоком управления LKAS.■
    НЕТ -
    Перейдите к Этап 11 .

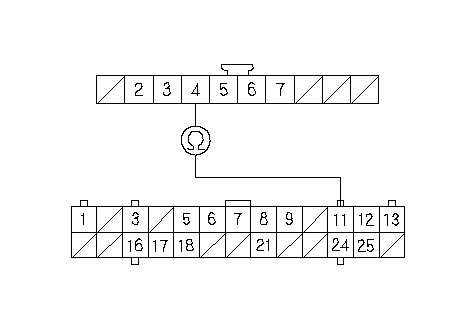

    1. Проверьте непрерывность соединения между клеммой № 11 26P разъема блока управления LKAS и клеммой № 4 10P камеры LKAS.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 12 .
    НЕТ -
    Устраните разрыв в цепи между камерой LKAS и блоком управления LKAS.■

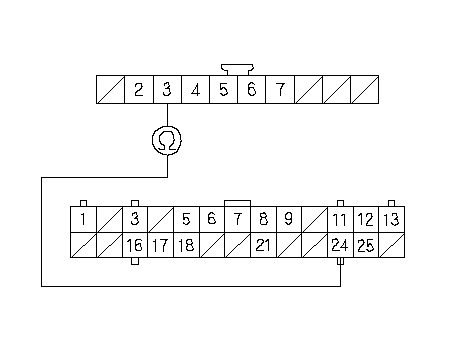

    1. Проверьте непрерывность соединения между клеммой № 24 26P разъема блока управления LKAS и клеммой № 3 10P камеры LKAS.
    Непрерывно ли соединение?
    ДА -
    Проверьте надежность соединения клемм в разъемах камеры LKAS и блока управления LKAS и исправьте при необходимости. Если все соединения исправны, замените камеру LKAS и блок управления LKAS как единый узел.■
    НЕТ -
    Устраните разрыв в цепи между камерой LKAS и блоком управления LKAS.■
