    • Поиск неисправностей по кодам (DTC): 11, 17

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    Код DTC 11 блока управления LKAS:
     Ошибка связи F-CAN с блоком PCM (система АКП)
    Код DTC 17 блока управления LKAS:
     Ошибка связи линии F-CAN (ошибка пакетов блока РСМ (система АКП))
    1. Поверните ключ зажигания в положение LOCK (0), затем в положение ON (II), и подождите 20 секунд или дольше.
    1. Наблюдайте за индикатором LKAS.
    Индикатор LKAS включился?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Временная неисправность; система в данное время исправна.■
    Код DTC 11 или 17 выведены на дисплей?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Проведите поиск неисправностей по показанным кодам DTC. ■
    Код DTC 110 все еще горит?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Проверьте надежность соединения клемм разъема блока управления LKAS, разъема А блока РСМ и разъема блока ACC и исправьте при необходимости. Если все соединения в порядке, замените блок управления LKAS. ■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 26Р разъем блока управления LKAS и разъем А (49Р) блока ECM/PCM.

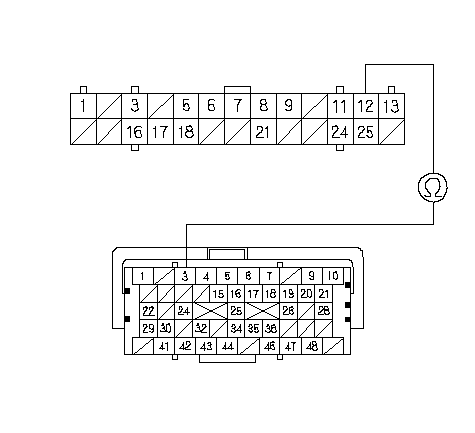

    1. Проверьте непрерывность соединения между клеммой № 12 26P разъема блока управления LKAS и клеммой № 3 разъема A (49P) блока РСМ.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 9 .
    НЕТ -
    Устраните разрыв в цепи между блоком управления LKAS и ветвью линии F-CAN (CANH).■

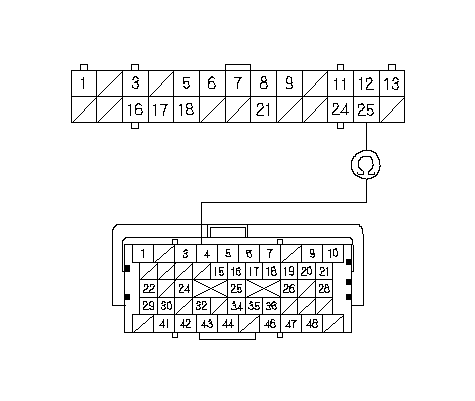

    1. Проверьте непрерывность соединения между клеммой № 25 26Р разъема блока управления LKAS и клеммой № 4 (49P) разъема А блока ECM/PCM.
    Непрерывно ли соединение?
    ДА -
    Проверьте надежность соединения клемм разъема А РСМ и разъема блока управления LKAS, и исправьте при необходимости. Если все соединения в порядке, замените блок PCM. ■
    НЕТ -
    Устраните разрыв в цепи между блоком управления LKAS и ветвью линии F-CAN (CANL).■
