Поиск неисправностей по кодам (DTC): 9, 15
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Код DTC 9 блока управления LKAS:
Неисправна линия связи F-CAN с модулем управления приборами
Код DTC 15 блока управления LKAS:
Ошибка связи линии F-CAN (ошибка пакетов модуля управления приборами)
-
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
-
Наблюдайте за индикатором LKAS.
|
Индикатор LKAS включился?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Временная неисправность; система в данное время исправна.■
|
-
|
Код DTC 9 или 15 выведены на дисплей?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Проведите поиск неисправностей по показанным кодам DTC. ■
|
-
|
Код DTC 113 все еще горит?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Проверьте надежность соединения клемм разъема блока управления LKAS, разъема блока управления ACC и разъема модуля управления приборами, исправьте при необходимости. Если все соединения в порядке,
замените блок управления LKAS.
■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините 26Р разъем блока управления LKAS и 32Р разъем модуля управления приборами.
-

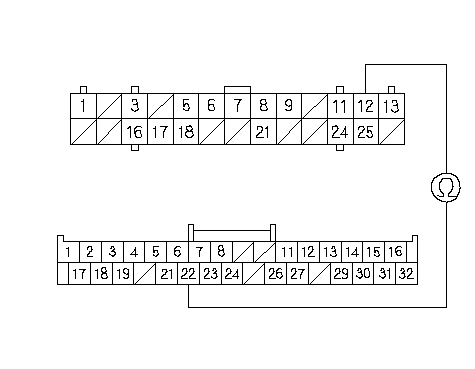

Проверьте непрерывность соединения между клеммой № 12 26P разъема блока управления LKAS и клеммой № 22 36P разъема модуля управления приборами.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в цепи между блоком управления LKAS и ветвью линии F-CAN (CANH).■
|
|
Сторона проводов клемм-выходов
26Р РАЗЪЕМ БЛОКА УПРАВЛЕНИЯ LKAS
CANH (WHT)
CANH (WHT)
32Р РАЗЪЕМ МОДУЛЯ УПРАВЛЕНИЯ ПРИБОРАМИ
Сторона проводов клемм-выходов
}
|
-

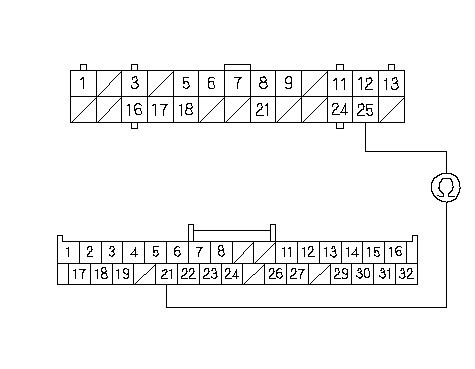

Проверьте непрерывность соединения между клеммой № 25 26P разъема блока управления LKAS и клеммой № 21 36P разъема модуля управления приборами.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в цепи между блоком управления LKAS и ветвью линии F-CAN (CANL).■
|
|
Сторона проводов клемм-выходов
26Р РАЗЪЕМ БЛОКА УПРАВЛЕНИЯ LKAS
CANL (RED)
Сторона проводов клемм-выходов
CANL (RED)
32Р РАЗЪЕМ МОДУЛЯ УПРАВЛЕНИЯ ПРИБОРАМИ
}
|
