Поиск неисправностей по кодам (DTC): 6
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Код DTC 6 блока управления LKAS:
Неисправность в линии F-CAN
-
-
Поверните ключ зажигания в положение LOCK (0), затем в положение ON (II), и подождите 20 секунд или дольше.
-
Наблюдайте за индикатором LKAS.
|
Индикатор LKAS включился?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Временная неисправность; система в данное время исправна.■
|
-
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Проведите поиск неисправностей по показанным кодам DTC. ■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините 26Р разъем блока управления LKAS и разъем А (49Р) блока ECM/PCM.
-

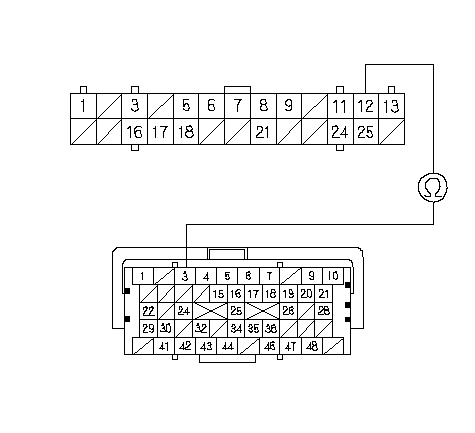

Проверьте непрерывность соединения между клеммой № 12 26Р разъема блока управления LKAS и клеммой № 3 (49P) разъема А блока ECM/PCM.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в цепи между блоком управления LKAS и ветвью линии F-CAN (CANH).■
|
|
Сторона проводов клемм-выходов
26Р РАЗЪЕМ БЛОКА УПРАВЛЕНИЯ LKAS
49Р РАЗЪЕМ А ЕСМ/РСМ
Сторона разъема клемм-выходов
CANH (WHT)
CANH (WHT)
}
|
-

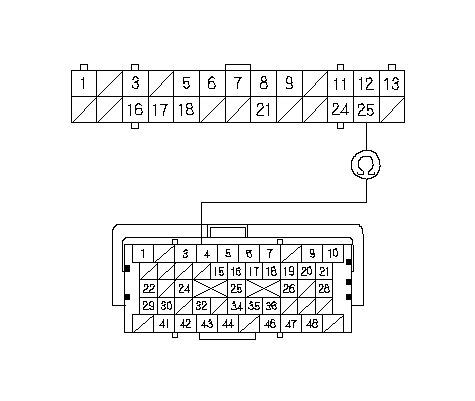

Проверьте непрерывность соединения между клеммой № 25 26Р разъема блока управления LKAS и клеммой № 4 (49P) разъема А блока ECM/PCM.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Линия F-CAN в данное время исправна. Проверьте надежность соединения клемм в разъемах блока управления LKAS и исправьте при необходимости. Если все соединения в порядке,
замените блок управления LKAS.
■
|
|
НЕТ
|
-
|
Устраните разрыв в цепи между блоком управления LKAS и ветвью линии F-CAN (CANL).■
|
|
Сторона проводов клемм-выходов
26Р РАЗЪЕМ БЛОКА УПРАВЛЕНИЯ LKAS
49Р РАЗЪЕМ А ЕСМ/РСМ
Сторона разъема клемм-выходов
CANL (RED)
CANL (RED)
}
|
