Поиск неисправностей по кодам (DTC): 4
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Код DTC 4 блока управления LKAS:
Проблема с фазой Z датчика угла поворота руля
ПРИМЕЧАНИЕ: Информация отмеченная звездочкой (
*1
) относится к модели с ЛРК, и звездочкой (
*2
) - к модели с ПРК.
-
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
-
Поверните рулевое колесо вправо на 360 градусов и подождите 20 секунд или более.
-
Наблюдайте за индикатором LKAS.
|
Индикатор LKAS включился?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Временная неисправность; система в данное время исправна.■
|
-
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Проведите поиск неисправностей по показанным кодам DTC. ■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините разъем 5Р датчика угла поворота рулевого колеса.
-
Включите зажигание, повернув ключ в положение ON (II).
-
Измерьте напряжение между "массой" и клеммами № 2, № 3 и № 4 5Р разъема датчика угла поворота рулевого колеса по отдельности.
|
Напряжение равно не менее 5 В?
|
|
ДА
|
-
|
Устраните замыкание на силовой провод между датчиком угла поворота руля и блоком LKAS.■
|
|
НЕТ
|
-
|
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините 47Р разъем блока управления-модулятора VSA и 26Р разъем блока управления LKAS.
-
Включите зажигание, повернув ключ в положение ON (II).
|
STRB (LT GRN)
STRZ
(BLU)
STRA (GRN)
5-КОНТАКТНЫЙ РАЗЪЕМ ДАТЧИКА УГЛА
ПОВОРОТА РУЛЕВОГО КОЛЕСА
Сторона проводов клемм-выходов
}
|
-

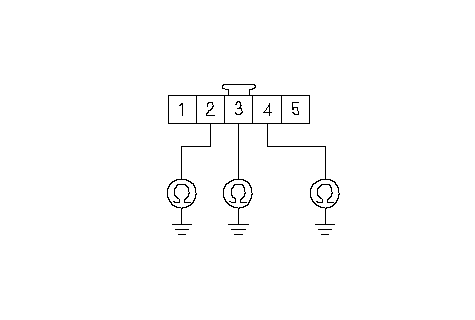

Проверьте непрерывность соединения между "массой" кузова и клеммами № 2, № 3 и № 4 5Р разъема датчика угла поворота рулевого колеса по отдельности.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание на "массу" между датчиком угла поворота руля и электронным блоком LKAS.■
|
|
НЕТ
|
-
|
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
|
STRB (LT GRN)
STRZ
(BLU)
STRA (GRN)
5-КОНТАКТНЫЙ РАЗЪЕМ ДАТЧИКА УГЛА
ПОВОРОТА РУЛЕВОГО КОЛЕСА
Сторона проводов клемм-выходов
}
|
-

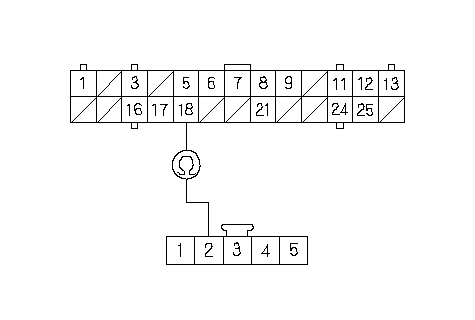

Проверьте непрерывность соединения клеммы № 18 26P разъема блока управления LKAS и клеммой № 2 5Р разъема датчика угла поворота рулевого колеса.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните обрыв провода между датчиком угла поворота руля и электронным блоком LKAS.■
|
|
Сторона проводов клемм-выходов
STRA (GRN)*1
26Р РАЗЪЕМ БЛОКА УПРАВЛЕНИЯ LKAS
(GRY)*2
Сторона проводов клемм-выходов
5-КОНТАКТНЫЙ РАЗЪЕМ ДАТЧИКА УГЛА
ПОВОРОТА РУЛЕВОГО КОЛЕСА
STRA (GRN)
}
|
-

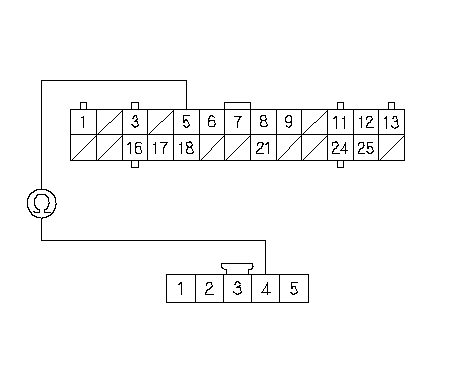

Проверьте непрерывность соединения клеммы № 5 26P разъема блока управления LKAS и клеммой № 4 5Р разъема датчика угла поворота рулевого колеса.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните обрыв провода между датчиком угла поворота руля и электронным блоком LKAS.■
|
|
Сторона проводов клемм-выходов
STRB (LT GRN)*1
26Р РАЗЪЕМ БЛОКА УПРАВЛЕНИЯ LKAS
(PUR)*2
Сторона проводов клемм-выходов
5-КОНТАКТНЫЙ РАЗЪЕМ ДАТЧИКА УГЛА
ПОВОРОТА РУЛЕВОГО КОЛЕСА
STRB (LT GRN)
}
|
-

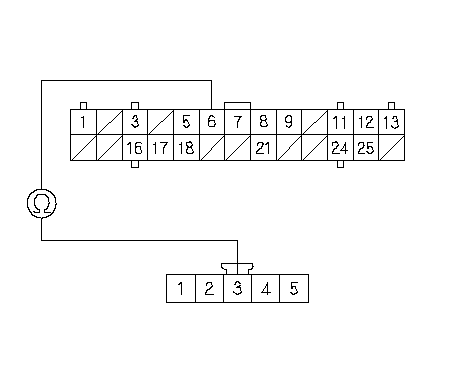

Проверьте непрерывность соединения клеммы № 6 26P разъема блока управления LKAS и клеммой № 3 5Р разъема датчика угла поворота рулевого колеса.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните обрыв провода между датчиком угла поворота руля и электронным блоком LKAS.■
|
-
|
Выведен ли на экран какой-либо код DTC?
|
|
ДА
|
-
|
Осуществите поиск неисправности по указанным кодам DTC блока управления-модулятора VSA.■
|
|
НЕТ
|
-
|
Проверьте надежность соединения клемм в разъемах блока управления LKAS и исправьте при необходимости. Если все соединения в порядке,
замените блок управления LKAS.
■
|
|
Сторона проводов клемм-выходов
STRZ (BLU)*1
26Р РАЗЪЕМ БЛОКА УПРАВЛЕНИЯ LKAS
(ORN) *2
Сторона проводов клемм-выходов
5-КОНТАКТНЫЙ РАЗЪЕМ ДАТЧИКА УГЛА
ПОВОРОТА РУЛЕВОГО КОЛЕСА
STRZ (BLU)
}
|
