    • Поиск неисправностей по кодам (DTC): 3

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    Код DTC 3 блока управления LKAS:
     Проблема с А/В фазами датчика угла поворота руля
    ПРИМЕЧАНИЕ: Информация отмеченная звездочкой ( *1 ) относится к модели с ЛРК, и звездочкой ( *2 ) - к модели с ПРК.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Поверните рулевое колесо вправо на 90 градусов или более и подождите 20 секунд или более.
    1. Наблюдайте за индикатором LKAS.
    Индикатор LKAS включился?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Временная неисправность; система в данное время исправна.■
    Код DTC 3 все еще горит?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Проведите поиск неисправностей по показанным кодам DTC. ■
    1. Включите зажигание, повернув ключ в положение ON (II).

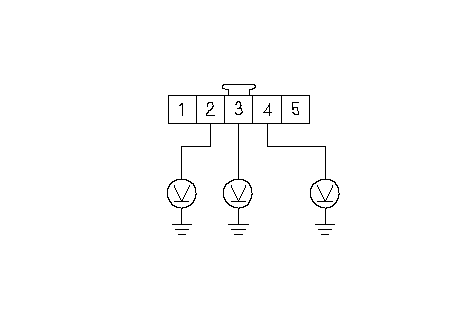

    1. Измерьте напряжение между "массой" и клеммами № 2, № 3 и № 4 5Р разъема датчика угла поворота рулевого колеса по отдельности.
    Напряжение равно не менее 5 В?
    ДА -
    Устраните замыкание на силовой провод между датчиком угла поворота руля и блоком LKAS.■
    НЕТ -
    Перейдите к Этап 8 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 5Р разъем датчика угла поворота руля, 47Р блока управления-модулятора VSA и 26Р разъем блока управления LKAS.

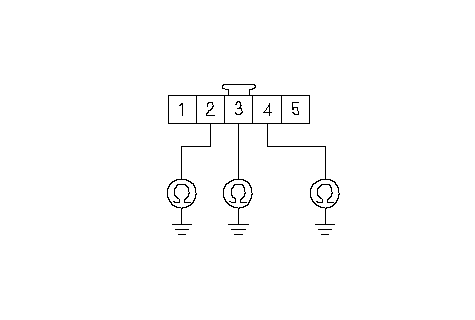

    1. Проверьте непрерывность соединения между "массой" кузова и клеммами № 2, № 3 и № 4 5Р разъема датчика угла поворота рулевого колеса по отдельности.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на "массу" между датчиком угла поворота руля и электронным блоком LKAS.■
    НЕТ -
    Перейдите к Этап 11 .

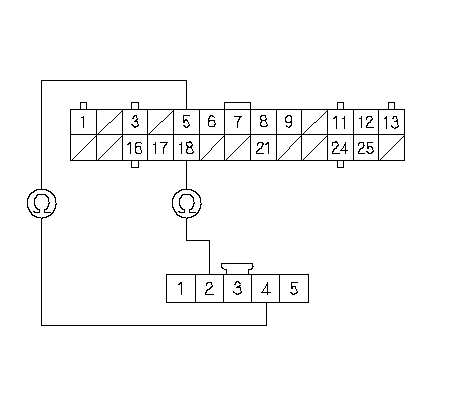

    1. Проверьте непрерывность цепи между следующими клеммами 26Р разъема блока управления LKAS и 5Р разъемом датчика угла поворота руля.
      26P:
      5P:
      № 5
      № 4
      № 18
      № 2

    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 12 .
    НЕТ -
    Устраните обрыв провода между датчиком угла поворота руля и электронным блоком LKAS.■

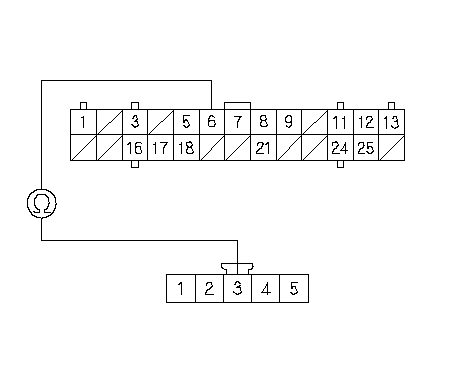

    1. Проверьте непрерывность соединения клеммы № 6 26P разъема блока управления LKAS и клеммой № 3 5Р разъема датчика угла поворота рулевого колеса.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 13 .
    НЕТ -
    Устраните обрыв провода между датчиком угла поворота руля и электронным блоком LKAS.■
    Выведен ли на экран какой-либо код DTC?
    ДА -
    Осуществите поиск неисправности по указанным кодам DTC блока управления-модулятора VSA.■
    НЕТ -
    Проверьте надежность соединения клемм в разъемах блока управления LKAS и исправьте при необходимости. Если все соединения в порядке, замените блок управления LKAS. ■
