Поиск неисправностей по кодам DTC: U0199
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
DTC U0199:
Потеря связи блока дистанционного управления-иммобилайзера с мультиплексным блоком управления дверьми
-
Сотрите коды неисправности DTC с помощью HDS.
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
-
Подождите 6 секунд или дольше.
-
Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта и крепления клемм.■
|
-
В меню BODY ELECTRICAL выберите меню UNIT INFORMATION, затем выберите CONNECTED UNIT.
|
Обнаруживается мультиплексный блок управления дверьми?
|
|
ДА
|
-
|
Замените
блок дистанционного управления-иммобилайзера
.■
|
|
НЕТ
|
-
|
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините 37P разъем мультиплексного блока управления дверьми.
-
Отсоедините 7Р разъем блока дистанционного управления-иммобилайзера.
-

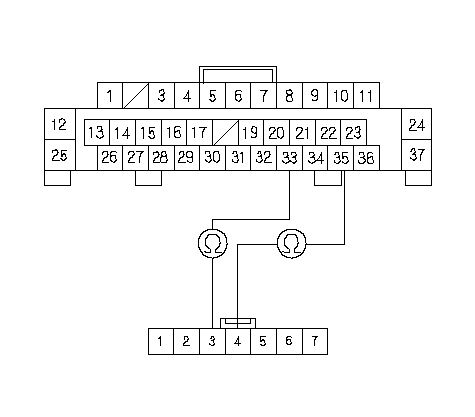

Проверьте неразрывность цепи между клеммами № 33 и № 35 37P разъема мультиплексного блока управления дверьми и клеммами № 3 и № 4 7Р разъема блока дистанционного управления-иммобилайзера по отдельности.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Разрыв в проводе.■
|
|
37Р РАЗЪЕМ БЛОКА МУЛЬТИПЛЕКСНОГО УПРАВЛЕНИЯ ДВЕРИ
Сторона проводов клемм-выходов
B-CAN HI
(PNK)
B-CAN LO
(BLU)
B-CAN HI
(PNK)
B-CAN LO
(BLU)
7Р РАЗЪЕМ ИММОБИЛАЙЗЕРА-БЛОКА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Сторона проводов клемм-выходов
}
|
