Поиск неисправностей по кодам DTC: U0155
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
DTC U0155:
Потеря связи блока управления регулировкой направления фар с модулем управления приборами
-
Сотрите коды неисправности DTC с помощью HDS.
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
-
Подождите 6 секунд или дольше.
-
Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта и крепления клемм.■
|
-
В меню BODY ELECTRICAL выберите меню UNIT INFORMATION, затем выберите CONNECTED UNIT.
|
Обнаружен ли модуль управления приборами?
|
|
ДА
|
-
|
Замените
блок управления регулировкой направления фар.
■
|
|
НЕТ
|
-
|
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Разъедините 32Р разъем блока управления приборами.
-
Отсоединение 16Р разъем блока управления регулировкой направления фар.
-
Проверьте неразрывность соединения между клеммами № 23 и № 24 32P разъема модуля управления приборами и клеммами № 15 и № 16 16Р разъема блока управления регулировкой направления фар по отдельности.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Разрыв в проводе.■
|
|

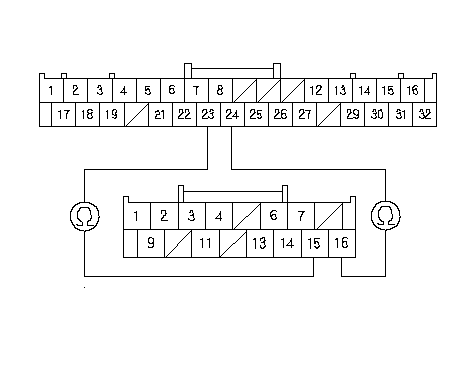

32Р РАЗЪЕМ МОДУЛЯ УПРАВЛЕНИЯ ПРИБОРАМИ
Сторона проводов клемм-выходов
B-CAN LO
(BLU)
B-CAN HI
(PNK)
16P РАЗЪЕМ БЛОКА УПРАВЛЕНИЯ РЕГУЛЯТОРОМ ФАР
Сторона проводов клемм-выходов
B-CAN LO (BLU)
B-CAN HI (PNK)
}
|
