    • Поиск неисправностей по кодам (DTC): B1779

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC B1779:
     Замыкание/разрыв на силовой проводв цепи переключателя HFT или переключателя голосового управления/ HFT (кнопки HFT TALK/HFT BACK)
    1. Подсоедините прибор HDS к разъему передачи данных (DLC).
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните замок зажигания в положение LOCK (0), затем запустите двигатель и поверните руль вперед и назад несколько раз.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B1779 имеется на экране?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Временная неисправность; система в данное время исправна.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    Переключатель исправен?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    1. Отсоединимте 28Р разъем блока управления системой HandsFree.
    1. Отсоедините 7Р разъем переключателя HFT.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Измерьте напряжение между клеммой № 4 разъема (7P) переключателя HFT и "массой".
    Соединение неразрывно?
    ДА -
    Устраните замыкание на силовой провод или провод BLU.■
    НЕТ -
    Перейдите к Этап 12 .

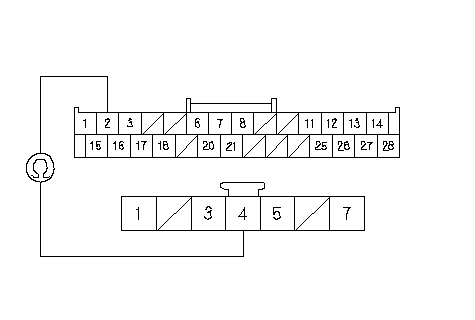

    1. Проверьте непрерывность цепи между клеммой № 2 28P разъема блока управления системой Hands Free и клеммой № 4 7Р разъема переключателя HFT.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 13 .
    НЕТ -
    Устраните разрыв провода BLU между переключателем, соединительными проводами и блоком управления Hands Free.■
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Измерьте напряжение между клеммой № 2 28P разъема блока управления Hands Free и «массой» кузова.
    Соединение неразрывно?
    ДА -
    Устраните замыкание на "массу" в цепи между блоком управления Hands Free и переключателем HFT.■
    НЕТ -
    Перейдите к Этап 15 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).

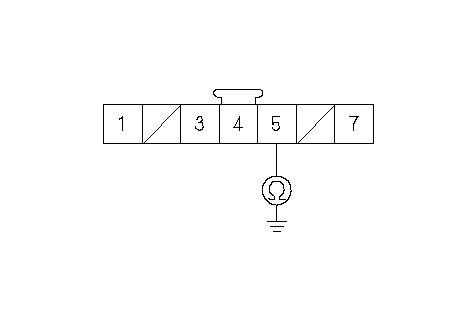

    1. Проверьте неразрывность цепи между клеммой № 5 7Р разъема переключателя HFT и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    НЕТ -
    Устраните разрыв в цепи между переключателем, соединительными проводами и блоком аудиосистемы.■
