Поиск неисправностей по кодам DTC: B1775 - без навигации и люка крыши
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
DTC B1775:
Разрыв/замыкание на силовой провод в цепи входа/выхода микрофона (без навигационной системы и люка крыши)
-
Подсоедините прибор HDS к разъему передачи данных (DLC).
-
Сотрите коды неисправности DTC с помощью HDS.
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
-
Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
|
Код DTC B1775 имеется на экране?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Временная неисправность; система в данное время исправна.■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
-
Отсоедините 10P разъем от микрофона HFT и 28P разъем от блока управления Hands Free.
-
Включите зажигание, повернув ключ в положение ON (II).
-

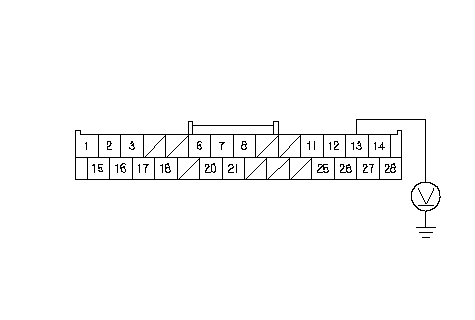

Измерьте напряжение между клеммой № 13 28P разъема блока управления Hands Free и «массой» кузова.
|
ДА
|
-
|
Замените неисправный жгут между блоком управления Hands Free и микрофоном HFT.■
|
|
НЕТ
|
-
|
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
|
28Р РАЗЪЕМ БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
HANDS FREE
Сторона проводов клемм-выходов
MIC+ (YEL)
}
|
-

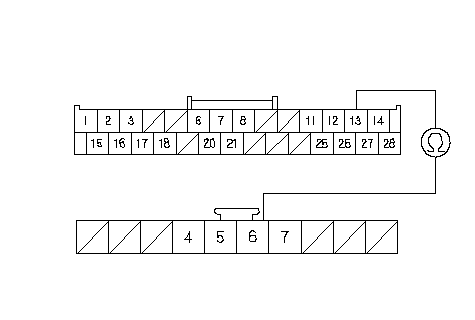

Проверьте неразрывность цепи между клеммой № 13 28P разъема блока управления Hands Free и клеммой № 6 10P разъема микрофона HFT.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Замените блок управления Hands Free заведомо исправным и повторите проверку. Если признак неисправности отсутствует, замените изначально установленный блок управления Hands Free.■
|
|
НЕТ
|
-
|
Замените неисправный жгут между блоком управления Hands Free и микрофоном HFT.■
|
|
28Р РАЗЪЕМ БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
HANDS FREE
Сторона проводов клемм-выходов
MIC+ (YEL)
MIC+ (YEL)
10Р РАЗЪЕМ МИКРОФОНА HFT
Сторона проводов клемм-выходов
}
|
