Поиск неисправностей по кодам DTC: B2983 (M и вкл. A/C)
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Код DTC B2983 или индикатор М и A/C ON:
Неисправность в тягах, заслонках или в электродвигателе системы рециркуляции воздуха
-
Сотрите код неисправности DTC с помощью HDS.
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II)
-
-
Проверьте, появились ли на экране коды неисправности (DTC).
|
Выводится код DTC B2983 или М и A/C ON?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Пропадающая неисправность; проверьте контакты и крепления клеммы в цепи электродвигателя управления рециркуляцией.■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
|
Электродвигатель управления рециркуляцией работает нормально?
|
-
Отсоедините 7Р разъема электродвигателя управления рециркуляцией.
-
Отсоедините разъем А (28P) блока управления обогревателем.
-

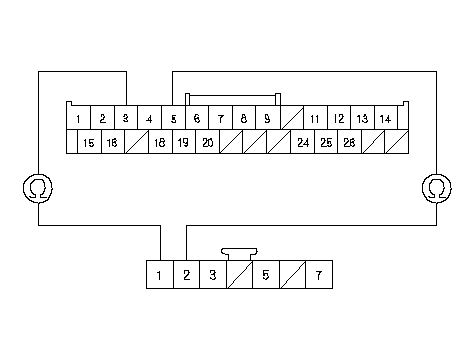

Проверьте неразрывность цепи между следующими клеммами разъема А (28Р) блока управления обогревателем и 7Р разъемом электродвигателя управления рециркуляцией.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в цепи между блоком управления обогревателем и электродвигателем управления рециркуляцией■
|
|
Сторона проводов клемм-выходов
РАЗЪЕМ А (28Р) БЛОКА УПРАВЛЕНИЯ ОТОПИТЕЛЕМ
PUR
5Р РАЗЪЕМ ЭЛЕКТРОДВИГАТЕЛЯ УПРАВЛЕНИЯ РЕЦИРКУЛЯЦИЕЙ ДВИГАТЕЛЯ
Сторона проводов клемм-выходов
RED
ORN
PUR
}
|
-

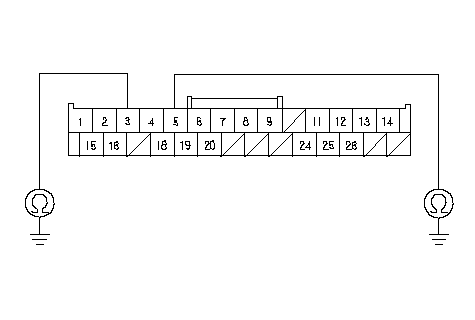

Проверьте непрерывность соединения между "массой" кузова и клеммами № 3 и № 5 разъема А (28Р) блока управления отопителем по отдельности.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание на "массу" в цепи между блоком управления обогревателем и электродвигателем управления рециркуляцией.■
|
|
НЕТ
|
-
|
Замените блок управления обогревателем заведомо исправным и повторите проверку. Если признак неисправности/сообщение о кодах неисправности отсутствуют, замените первоначально установленный
блок управления обогревателем
.■
|
|
Сторона проводов клемм-выходов
РАЗЪЕМ А (28Р) БЛОКА УПРАВЛЕНИЯ ОТОПИТЕЛЕМ
ORN
PUR
}
|
