Поиск неисправностей по кодам DTC: B1240 (J и вкл. A/C)
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
DTC B1240 или DTC индикатор J и A/C ON:
Неисправность в тягах, заслонках или в цепи электродвигателя управления режимами подачи воздуха
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
-
-
Проверьте, появились ли на экране коды DTC.
|
Выводится код DTC B1240 или J и A/C ON?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Пропадающая неисправность. Проверьте контакт проводов или клемм в разъемах цепи электродвигателя управления режимами подачи воздуха.■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
|
Электродвигатель управления режимами работает нормально?
|
-
Отсоедините 7Р разъем электродвигателя управления режимами подачи воздуха.
-
Отсоедините разъем А (28P) блока управления обогревателем.
-

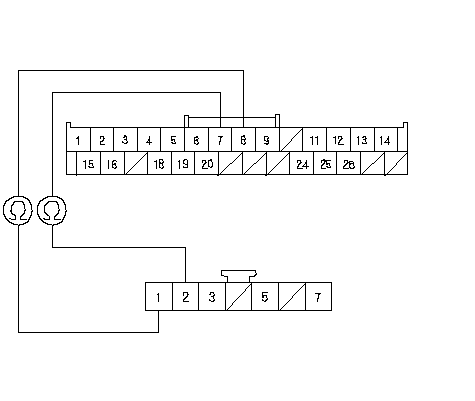

Проверьте неразрывность цепи между следующими клеммами разъема А (28Р) блока управления обогревателем и 7Р разъемом электродвигателя управления режимами.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в цепи между блоком управления обогревателем и электродвигателем управления режимами.■
|
|
Сторона проводов клемм-выходов
РАЗЪЕМ А (28Р) БЛОКА УПРАВЛЕНИЯ ОТОПИТЕЛЕМ
Сторона проводов клемм-выходов
7Р РАЗЪЕМ ЭЛЕКТРОДВИГАТЕЛЯ УПРАВЛЕНИЯ РЕЖИМАМИ
YEL
GRY
WHT
GRN
}
|
-

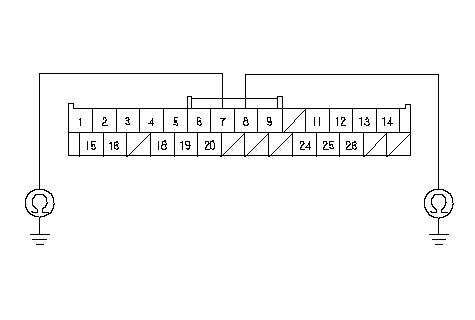

Проверьте непрерывность соединения между "массой" кузова и клеммами № 7 и № 8 разъема А (28Р) блока управления отопителем по отдельности.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание на "массу" в цепи между блоком управления обогревателем и электродвигателем управления режимами.■
|
|
НЕТ
|
-
|
Замените блок управления обогревателем заведомо исправным и повторите проверку. Если признак неисправности/сообщение о кодах неисправности отсутствуют, замените первоначально установленный
блок управления обогревателем
.■
|
|
Сторона проводов клемм-выходов
РАЗЪЕМ А (28Р) БЛОКА УПРАВЛЕНИЯ ОТОПИТЕЛЕМ
WHT
GRN
}
|
