    • Поиск неисправностей по кодам DTC: B1238 (F и вкл. A/C)

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC B1238 или DTC индикатор F и A/C ON:
     Неисправность в тягах, заслонках или в цепи электродвигателя управления смесителем воздуха со стороны пассажира.
    1. Сотрите код неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II)
    1. Проверьте, появились ли на экране коды DTC.
    Выводится код DTC B1238 или F и A/C ON?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность; проверьте контакты и крепления клемм в цепи электродвигателя управления смесителем воздуха со стороны пассажира.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    Электродвигатель управления смесителем воздуха исправен?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Замените электродвигатель управления смесителем воздуха со стороны пассажира или отремонтируйте тяги или заслонку смесителя со стороны пассажира.■
    1. Отсоедините колодку 7Р разъема электродвигателя управления смесителем со стороны пассажира.
    1. Отсоедините разъем А (28P) блока управления обогревателем.

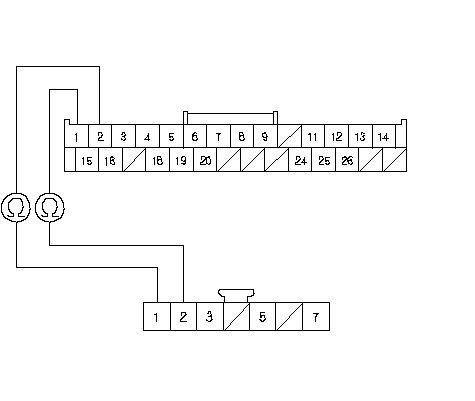

    1. Проверьте неразрывность цепи между следующими клеммами разъема А (28Р) блока управления обогревателем и 7Р разъемом электродвигателя смесителя воздуха со стороны пассажира.
      28P:
      7P:
      № 1
      № 2
      № 2
      № 1

    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -
    Устраните разрыв в цепи между блоком управления обогревателем и электродвигателем управления смесителем воздуха со стороны пассажира.■

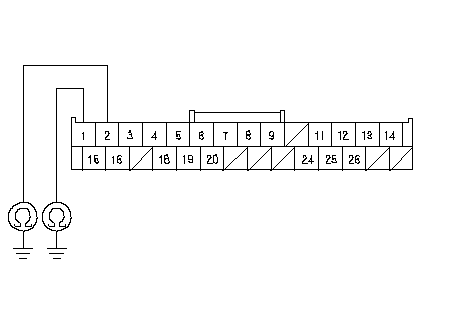

    1. Проверьте непрерывность соединения между "массой" кузова и клеммами № 1 и № 2 разъема А (28Р) блока управления отопителем по отдельности.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на "массу" в цепи между блоком управления обогревателем и электродвигателем управления смесителем воздуха со стороны пассажира.■
    НЕТ -
    Замените блок управления обогревателем заведомо исправным и повторите проверку. Если признак неисправности/сообщение о кодах неисправности отсутствуют, замените первоначально установленный блок управления обогревателем .■
