    • Поиск неисправностей по кодам DTC: B1235 (С и вкл. A/C)

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC B1235 или DTC индикатор С и A/C ON:
     Неисправность в тягах, заслонках или в цепи электродвигателя управления смесителем воздуха со стороны водителя.
    1. Сотрите код неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II)
    1. Проверьте, появились ли на экране коды DTC.
    Выводится код DTC B1235 или С и A/C ON?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность; проверьте контакт и клемм клемм в цепи электродвигателя управления смесителем воздуха со стороны водителя.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    Электродвигатель управления смесителем воздуха исправен?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Замените электродвигатель управления смесителем воздуха со стороны водителя или отремонтируйте тяги или заслонку смесителя со стороны водителя.■
    1. Отсоедините колодку 7Р разъема электродвигателя управления смесителем со стороны водителя.
    1. Отсоедините разъем А (28P) блока управления обогревателем.

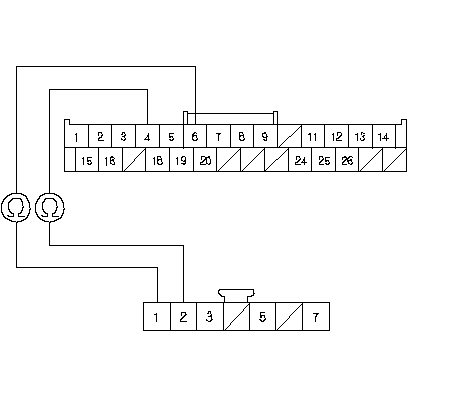

    1. Проверьте неразрывность цепи между следующими клеммами разъема А (28Р) блока управления обогревателем и 7Р разъемом электродвигателя смесителя воздуха со стороны водителя.
      Автомобиль с ЛРК
      28P:
      7P:
      № 4
      № 2
      № 6
      № 1
      № 4
      № 1
      № 6
      № 2


    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -
    Устраните разрыв в цепи между блоком управления обогревателем и электродвигателем управления смесителем воздуха со стороны водителя.■

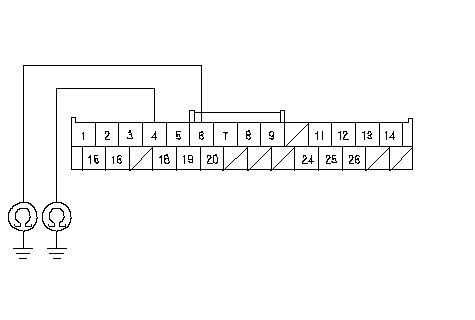

    1. Проверьте непрерывность соединения между "массой" кузова и клеммами № 4 и № 6 разъема А (28Р) блока управления отопителем по отдельности.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на "массу" в цепи между блоком управления обогревателем и электродвигателем управления смесителем воздуха со стороны водителя.■
    НЕТ -
    Замените блок управления обогревателем заведомо исправным и повторите проверку. Если признак неисправности/сообщение о кодах неисправности отсутствуют, замените первоначально установленный блок управления обогревателем .■
