    • Поиск неисправностей по кодам DTC: B1233 (А и вкл. A/C)

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC B1233 или DTC индикатор А и A/C ON:
    Разрыв в цепи электродвигателя смесителя воздуха со стороны водителя
    1. Сотрите код неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II)
    1. Проверьте, появились ли на экране коды DTC.
    Выводится код DTC B1233 или А и A/C ON?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность; проверьте контакт и клемм клемм в цепи электродвигателя управления смесителем воздуха со стороны водителя.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    Электродвигатель управления смесителем воздуха исправен?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    1. Отсоедините колодку 7Р разъема электродвигателя управления смесителем со стороны водителя.
    1. Отсоедините разъемы А (28P) и В (12Р) блока управления обогревателем.

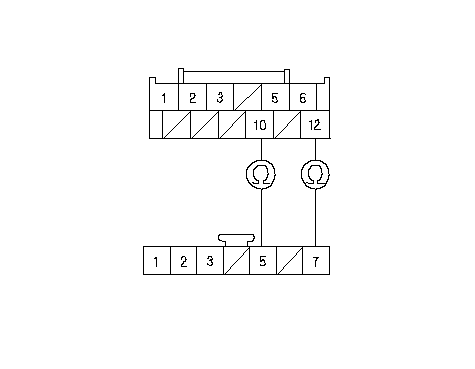

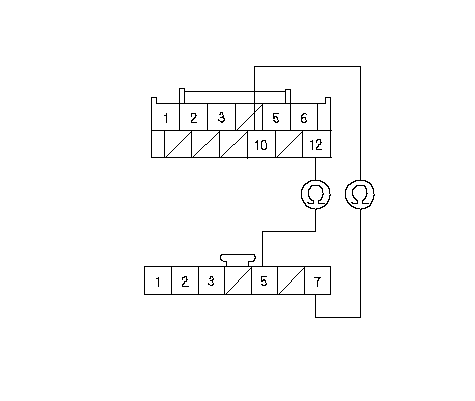

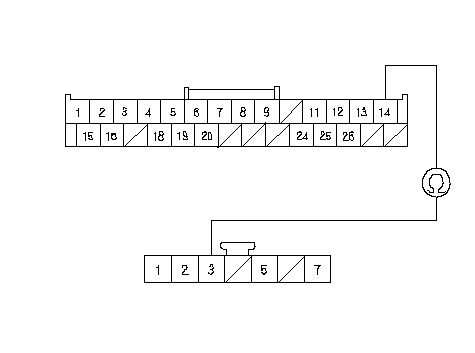

    1. Проверьте неразрывность цепи между разъемами А (28Р), В (12Р) блока управления обогревателем и 7Р разъемом электродвигателя управления смесителем воздуха со стороны водителя.
      28P:
      7P:
      № 14
      № 3
      № 10
      № 7
      № 12
      № 5
      № 10
      № 5
      № 12
      № 7



    Непрерывно ли соединение?
    ДА -
    Проверьте контакты и крепления клемм разъема А (28Р), В (12Р) блока управления обогревателем и 7Р разъема электродвигателя управления смесителем воздуха со стороны водителя. Если все соединения в порядке, замените блок управления обогревателем заведомо исправным и проведите повторную проверку. Если признак неисправности/сообщение о кодах неисправности отсутствуют, замените первоначально установленный блок управления обогревателем .■
    НЕТ -
    Устраните разрыв в цепи между блоком управления обогревателем и электродвигателем управления смесителем воздуха со стороны водителя.■
